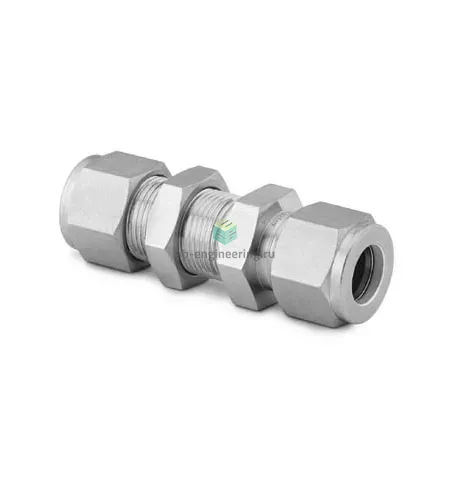

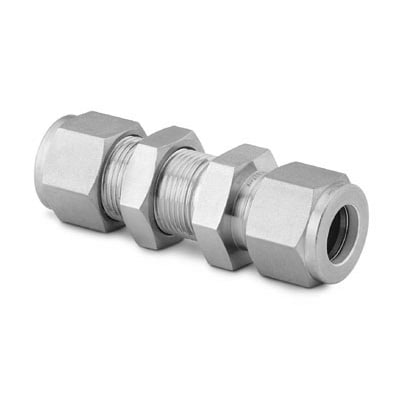

SS-400-61 Swagelok - Соединитель панельный обжимной 1/4", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok предназначен для подвода и крепления 1/4″ (6,35 мм) трубопровода через монтажную панель в системах измерения, анализа и транспортировки технологических и газовых сред. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металлометаллическое уплотнение без уплотнительных эластомеров — давление удерживается за счёт посаженных конусных колец на наружную поверхность трубы. Такое решение используется в системах КИПиА, лабораторных линиях и технологических ветвях, где важны повторяемость сборки и минимальные утечки.

Ключевые особенности конструкции

Корпус и элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость при контакте с агрессивными средами и длительный срок службы. Соединение — панельное исполнение с обжимом двумя кольцами и гайкой, предназначено для труб Ø 6,35 мм (1/4″). Рабочие параметры зависят от применяемой трубы и среды; при корректном подборе трубопровода практические рабочие давления достигают порядка 6 000 psi (≈413 бар), температурный диапазон эксплутации металлоконструкции — приблизительно от −196 °C до +400 °C, в зависимости от среды и уплотнений в смежных узлах.

Экспертные рекомендации по применению

При подборе учитывайте толщину и материал трубки, используйте трубы, сертифицированные для высоких давлений. Перед монтажом очистите и сняйте фаску, вставьте трубку до упора в седло. Затягивание — до упора вручную, затем контрольный поворот гайки (для 1/4″ типично ~1¼ оборота) в соответствии с инструкцией производителя; избегайте перетягивания. После сборки проведите опрессовку/тест на утечку. На панелях оставляйте минимальные зазоры от горячих элементов и не допускайте циклических изгибов в зоне обжима.
