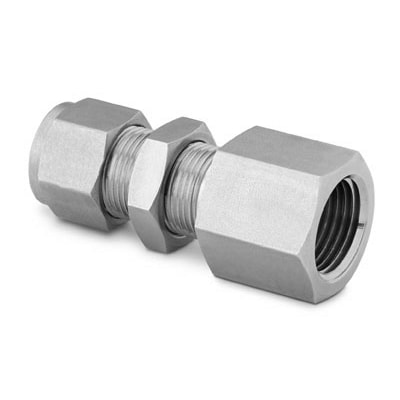

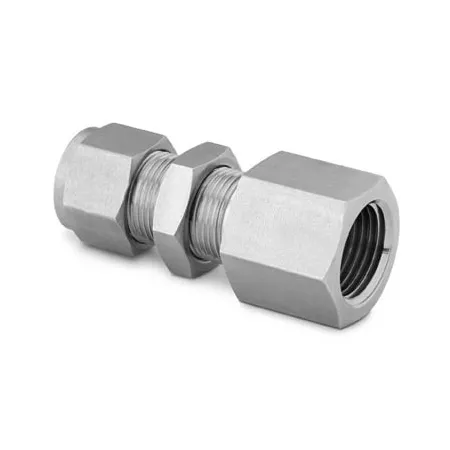

SS-400-71-2 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT1/8-1/4", нерж.

Назначение и принцип работы

Панельный соединитель с внутренней резьбой NPT1/8 — переход на трубное подключение 1/4″ (обжим) предназначен для герметичного ввода/вывода трубопроводов в щиты, панели и корпуса приборов. Функция — обеспечить надежный проходной узел между резьбовым портом инструмента (NPT1/8) и 1/4″ трубкой с помощью обжимной системы: гайка и два обжимных колца (фронтовая и задняя фервуля). Резьбовое соединение уплотняется ФУМ‑лентой (PTFE tape), в то время как уплотнение трубки реализуется металлометаллическим зажимом колец, что обеспечивает повторяемость сборки и минимальную утечку при рабочих давлениях типично до 6000 psi (≈414 bar) для типичных 1/4″ Swagelok фитингов и в широком температурном диапазоне.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, материал обобщённо — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах (вода, сжатый воздух, инертные и многие химические среды). Конструкция — обжим трубки двумя кольцами и гайкой Swagelok, обеспечивающая повторное и герметичное соединение без опрессовки. Резьба NPT1/8 уплотняется ФУМ‑лентой. Рекомендуемые рабочие среды: жидкости и газы, технологические и аналитические линии. Ориентировочный диапазон рабочих температур для 316‑стали и PTFE‑уплотнений: примерно −54°C…+204°C (зависит от агрегатного состояния среды и применения), давлений — до нескольких сотен бар в зависимости от конфигурации и размеров трубки; для точных условий следует сверяться с паспортом Swagelok и толщиной стенки трубки.

Экспертные рекомендации по применению

При подборе учитывайте диаметр трубки 1/4″ и номинал NPT1/8; для высокой коррозии предпочтительна 316‑сталь. Перед монтажом нарежьте и очистите трубу, удалите заусенцы, закрепите фервули и затяните гайку в соответствии с моментом/шаблоном производителя. Резьбу NPT уплотняйте тонкой слоистой ФУМ‑лентой по направлению резьбы; не используйте избыток, чтобы не попасть в проход. Типичные ошибки: недокрутка гайки (утечки), перекручивание фервуль (повреждение поверхности трубки), использование несоответствующей трубки по толщине стенки. Проверяйте систему на испытательное давление после сборки и периодически осматривайте на вибрационные нагрузки и коррозию.
