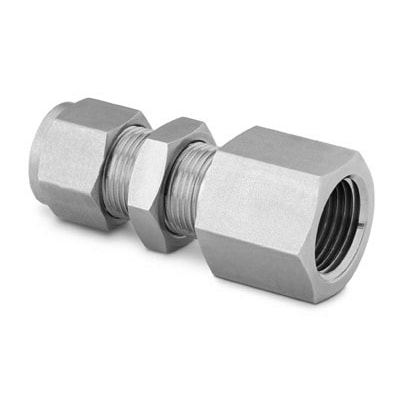

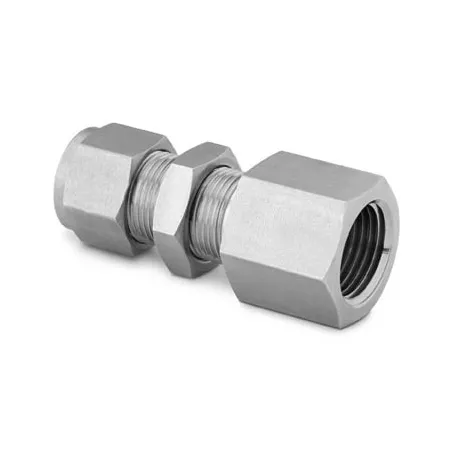

SS-400-71-4 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT1/4-1/4", нерж.

Назначение и принцип работы

Панельный обжимной соединитель с внутренней резьбой NPT 1/4 предназначен для подвода технологических сред через панель или щит в трубные системы с трубкой 1/4" (6,35 мм). Соединитель решает задачу герметичного перехода между резьбовым ответом NPT и обжимным присоединением трубки, обеспечивая надежное механическое и газонепроницаемое соединение. Принцип работы — внутренняя NPT‑резьба уплотняется ФУМ‑лентой, а трубка фиксируется металлическими двухкольцевыми обжимами (две обжимные гильзы и гайка), которые при затяжке создают плотный контакт «труба–втулки–корпус» без дополнительных уплотнителей в области обжима.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах (водород, нефтехимия, водяной пар, большинство растворов). Уплотнение резьбы — ФУМ‑лента. Конструкция — двухфerrульная Swagelok, обеспечивающая повторяемость демонтажа/монтажа и высокую герметичность при рабочих давлениях, типично до примерно 6000 psi (≈414 бар) в зависимости от типа трубки и режимов. Рабочие температуры соответствуют диапазону применения нержавеющей стали и зависят от среды и уплотнений — от криогенных до высокотемпературных режимов при учёте ограничений уплотняющего материала и трубки.

Экспертные рекомендации по применению

При подборе учитывайте толщину и материал трубки — допускаемая рабочая нагрузка определяется трубкой. Для монтажа: зачистить и вывровнять торец трубки, вставить до упора, затянуть гайку после предварительной ручной посадки на 1–1,25 оборота ключом (по рекомендациям производителя для двухфerrульной системы) — контролировать момент и не перетягивать. ФУМ‑ленту наносить только на наружную резьбу NPT, избегать попадания в канал. После сборки провести гидравлическую/газовую пробу на утечку. Избегать ударных нагрузок и изгиба в зоне обжима; при повторном использовании менять обжимные кольца согласно регламенту Swagelok.
