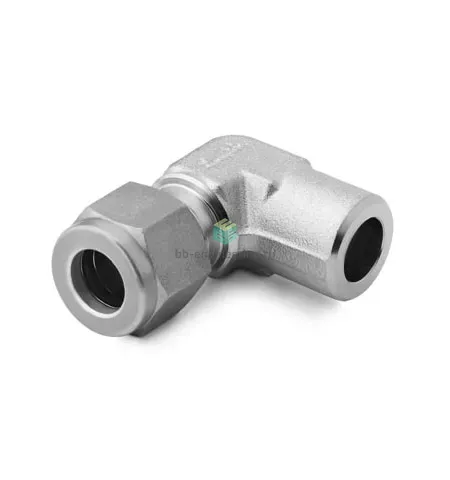

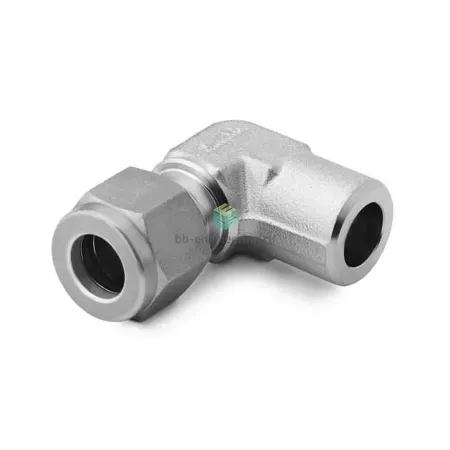

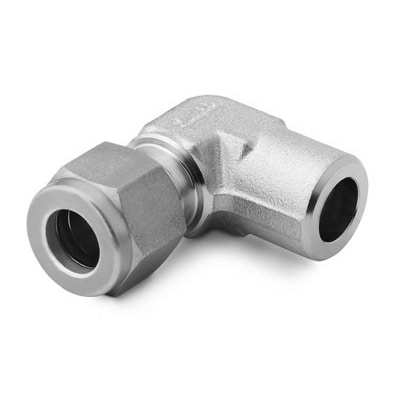

SS-400-9-4W Swagelok - Штуцер угловой под приварку внахлёст обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

Штуцер угловой под приварку внахлёст для трубки 1/4″ — переходной фитинг Swagelok, предназначенный для соединения тонкостенных трубопроводов с приварной посадкой 1/4″. Применяется в системах измерения, приборах и технологических трассах для передачи газа и жидкости. Работает по принципу обжима трубки двумя обжимными кольцами (две гильзы) и гайкой, обеспечивая герметичное металлическое уплотнение без дополнительных уплотнителей; на втором канале используется фланцевая приварная посадка «внахлёст» для надежного соединения с ответной трубной или аппаратной стенкой.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, обжимная конструкция — двухколечный Swagelok тип, совместимая с трубкой 1/4″ (6,35 мм). Отсутствие резьбового уплотнения (тип уплотнения резьбы: -) исключает необходимость льняной пакли или герметика. Типичные эксплуатационные параметры для подобных фитингов: рабочее давление до ≈6000 psi (≈413 бар) при комнатной температуре и температурный диапазон приблизительно −65°F…+400°F (−54°C…+204°C), в зависимости от среды и толщины трубки. Подходит для агрессивных сред, паров, технических газов и жидкостей при соблюдении материалов совместимости.

Экспертные рекомендации по применению

Подбирайте трубку 1/4″ с допустимой толщиной стенки по каталогу Swagelok; при монтаже затяните гайку после фиксации корпуса вручную и добейтесь заводского перекрытия обжима (обычно рекомендуемое дозатяжение — 1¼ оборота после посадки, согласно инструкции производителя). Перед сваркой обеспечьте чистоту зоны приварки и не собирайте фитинг на стороне приварки до завершения сварочных работ, чтобы избежать термического повреждения. Проверяйте герметичность методом пневмотеста/жидкостной дефектации и избегайте перекручивания трубки и перегиба в зоне обжима.
