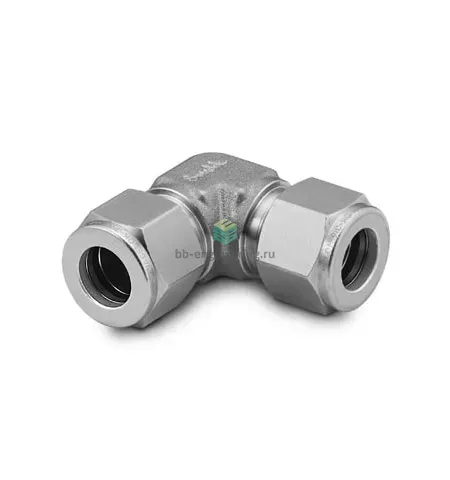

SS-400-9 Swagelok - Соединитель угловой обжимной 1/4", нерж.

Назначение и принцип работы

Угловой обжимной соединитель Swagelok SS-400-9 предназначен для изменения направления трубопроводов на 90° в системах измерения, распределения и управления средой. Исполнение с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение трубки Ø1/4" (6,35 мм) без применения уплотнительных материалов на резьбе. Принцип работы — механическое формирование герметичного соединения при осевом втягивании первичного и вторичного обжимных колец («фервеллов») на торец трубки под действием затяжки гайки; конструкция устойчива к вибрации и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и фервеллы выполнены из нержавеющей стали AISI 316, материал обеспечивает хорошую коррозионную стойкость в агрессивных средах и применим в вакууме, газах, жидкостях и гидравлических средах. Подключение: 1/4" (6,35 мм). Двухфервелльная конструкция повышает стойкость к вытягиванию и утечкам по сравнению с однофервелльными системами. Тип уплотнения резьбы отсутствует — герметизация достигается обжимом. Типичный рабочий диапазон для аналогичных обжимных фитингов Swagelok — до ~6000 psi (≈413 бар) при зависимости от толщины стенки трубки; рабочая температура ориентировочно от −54 °C до +232 °C (−65…+450 °F), конкретные пределы зависят от среды и материала трубки.

Экспертные рекомендации по применению

Применяйте совместимые трубки Ø1/4" с рекомендованной толщиной стенки и очищенным, фасонным торцом. При монтаже затяните гайку вручную, затем доверните ключом на рекомендованные 1–1,25 оборота (стандартная процедура Swagelok) — контролируйте глубину посадки трубки и избегайте перетяжки. Не используйте повторно деформированные фервеллы; при повторном монтаже заменяйте элементы. Для сред кислорода, водорода или агрессивных химикатов сверяйтесь со спецификациями AISI 316 и рекомендациями производителя. Проверяйте герметичность после сборки методом протравки или давлением системы.
