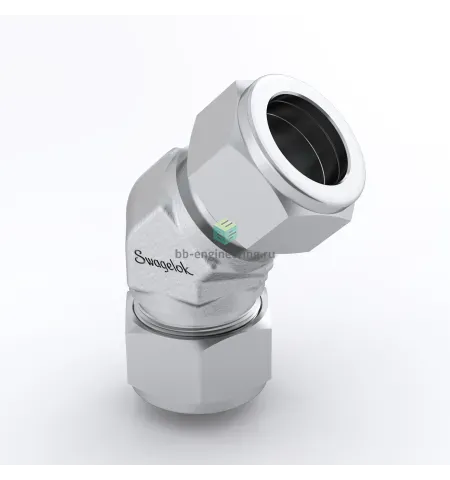

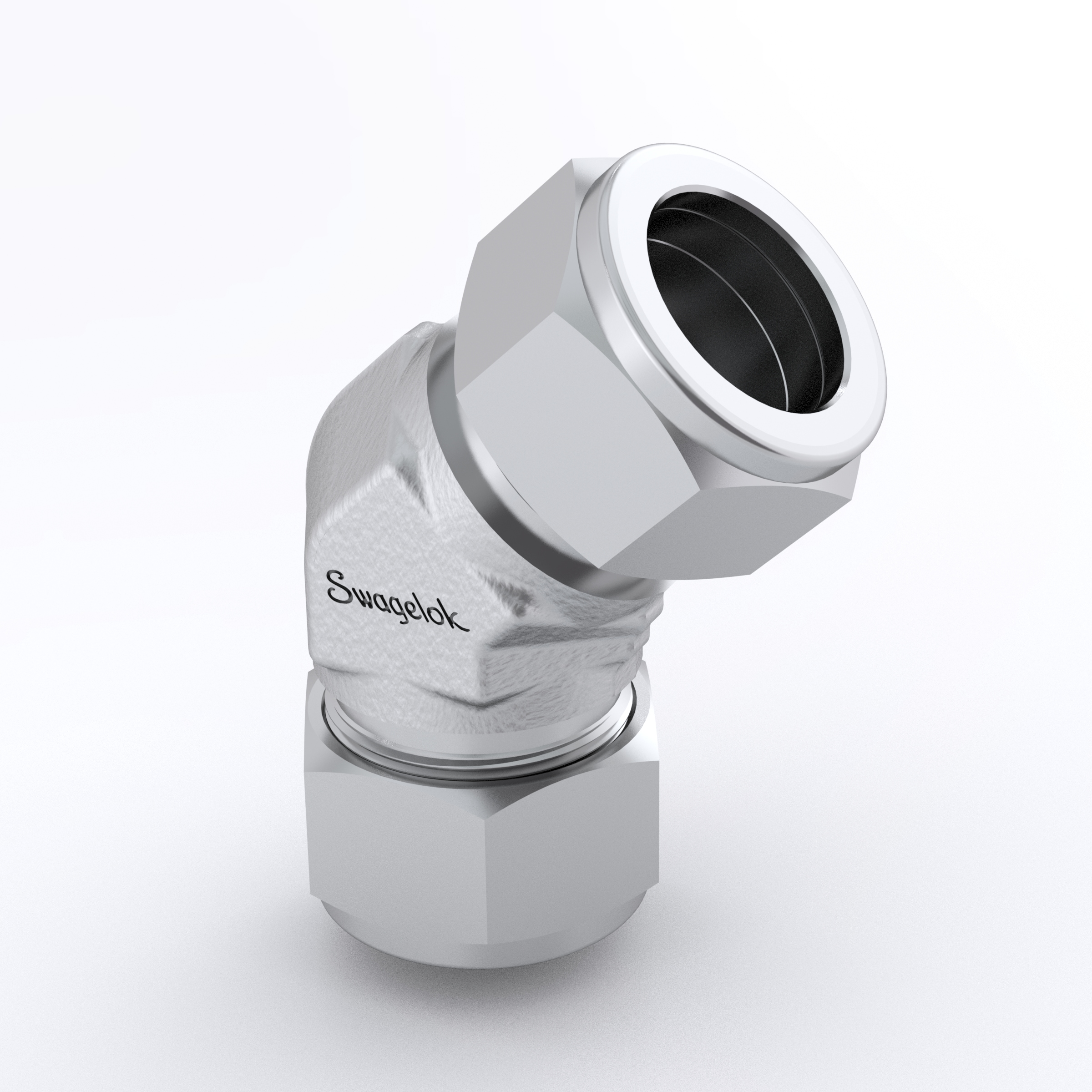

SS-400-95 Swagelok - Соединитель угловой 45° обжимной 1/4", нерж.

Назначение и принцип работы

Обжимной угловой соединитель 45° Swagelok SS-400-95 предназначен для прокладки отводов в трубопроводах технологических и измерительных линий с трубкой 1/4″ (6,35 мм). Реализует классический двухклинцевый (двух обжимных колец) принцип герметизации: при затяжке гайки передний и задний обжимные кольца формируют уплотнительную юбку на внешней поверхности трубки, обеспечивая металл-металл контакт и противодействие осевому выдвижению. Применяется в системах подачи газов и жидкостей, аналитических линиях, гидравлике и машиностроении, где требуется герметичность при высоких давлениях и химическая стойкость.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов выполнены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Исполнение: соединитель угловой 45°, обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (герметизация обеспечивается обжимом). Рекомендуемый посадочный диаметр 1/4″ (6,35 мм). При правильной подготовке трубки изделие способно эксплуатироваться в рабочих давлениях до примерно 6000 psi (≈414 бар) в зависимости от трубки и условий монтажа; ориентировочный температурный диапазон эксплуатации −65 °C…+260 °C (зависит от материалов уплотнений и среды).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную, перпендикулярную резку трубки, снять фаску и заусенцы; не использовать повторно деформированные обжимные кольца. Затягивать по фирменной процедуре (сначала «finger‑tight», затем дополнительная затяжка ключом; для 1/4″ типично ≈1–1,25 оборота от finger‑tight — уточнить по инструкции производителя). Избегать перекоса и излишних изгибов рядом с фитингом, обеспечивать опоры и компенсаторы термического расширения. Проверять герметичность после установки методом наддува или газовой очистки; недопустимо чрезмерное усилие, приводящее к пластической деформации трубки и потере герметичности. Для агрессивных или критичных сред учитывать совместимость AISI 316 и при необходимости применять специальные покрытия или материалы.
