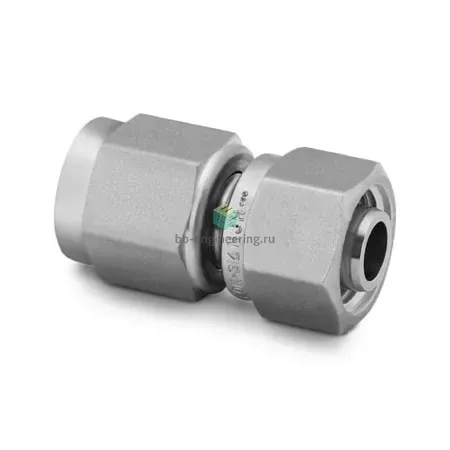

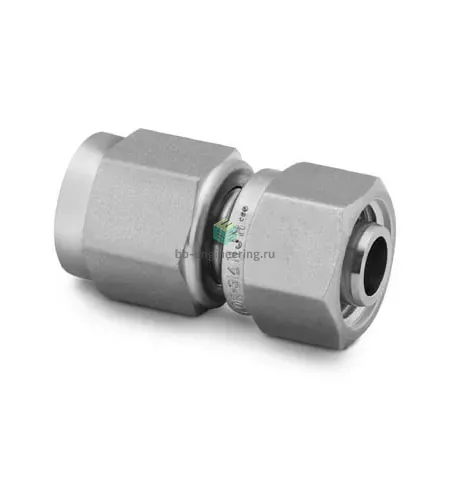

SS-400-A-4ANF Swagelok - Переходник прямой обжим-развальцовка 1/4"-1/4", нерж.

Назначение и принцип работы

Переходник прямой обжим‑развальцовка Swagelok SS‑400‑A‑4ANF предназначен для перехода между трубной обжимной системой и соединением под развальцовку 1/4" (6,35 мм). В типовой схеме одна сторона — обжим с двумя обжимными кольцами (втулка и задняя/передняя опора) и гайкой, другая — под развальцовку с фланцем 37° (соответствует стандарту JIC/SAE, указано 37° (74°)). При сборке обжимная сторона создает герметичность контактным усилием на трубку, а сторона под развальцовку обеспечивает уплотнение по конической поверхности; изделие решает задачи герметичного перехода в технологических линиях жидкостей и газов в системах до высоких рабочих давлений и температур.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, соответствуют стандарту SAE J514 (ISO 8434‑2). Конструкция — двухколечный обжимной фитинг справа (1/4" втулка) и коническая развальцовка слева (1/4" под развальцовку, 37°). Рабочие среды: инертные и многие коррозионно‑активные среды, гидравлические и пневматические системы, технологические среды КИПиА. Типичные рабочие параметры для нерж. фитинга этого класса: рабочее давление в зависимости от толщины трубки и стенки до ≈413 bar (6000 psi) при комнатной температуре; температурный диапазон примерно –65…+400 °F (–54…+204 °C). Точные пределы зависят от толщины и материала трубки — уточнять по таблицам Swagelok.

Экспертные рекомендации по применению

Подбирайте переходник под конкретную трубку 1/4" с требуемой толщиной стенки и под развальцовку, выполненную по 37° стандарту. Подготовка: торец трубы должен быть ровным, без заусенцев; для обжима — соблюдать момент затяжки: гайка — «до упора вручную» плюс примерно 1–1,25 оборота для нержавеющей системы (точное значение по инструкции производителя). Избегайте перекосов и повторного многократного перетягивания — это снижает герметичность и ресурс. При вибрации применяйте опоры и герметики, совместимые с AISI 316. Для агрессивных сред и критичных давлений сверяйтесь с паспортными данными Swagelok и испытаниями на месте.
