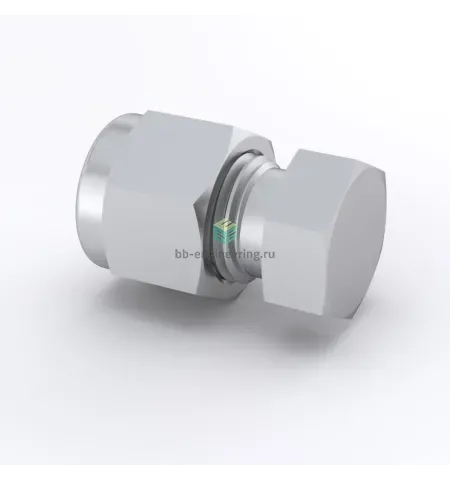

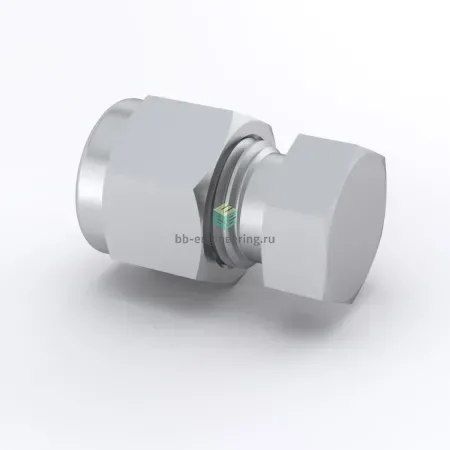

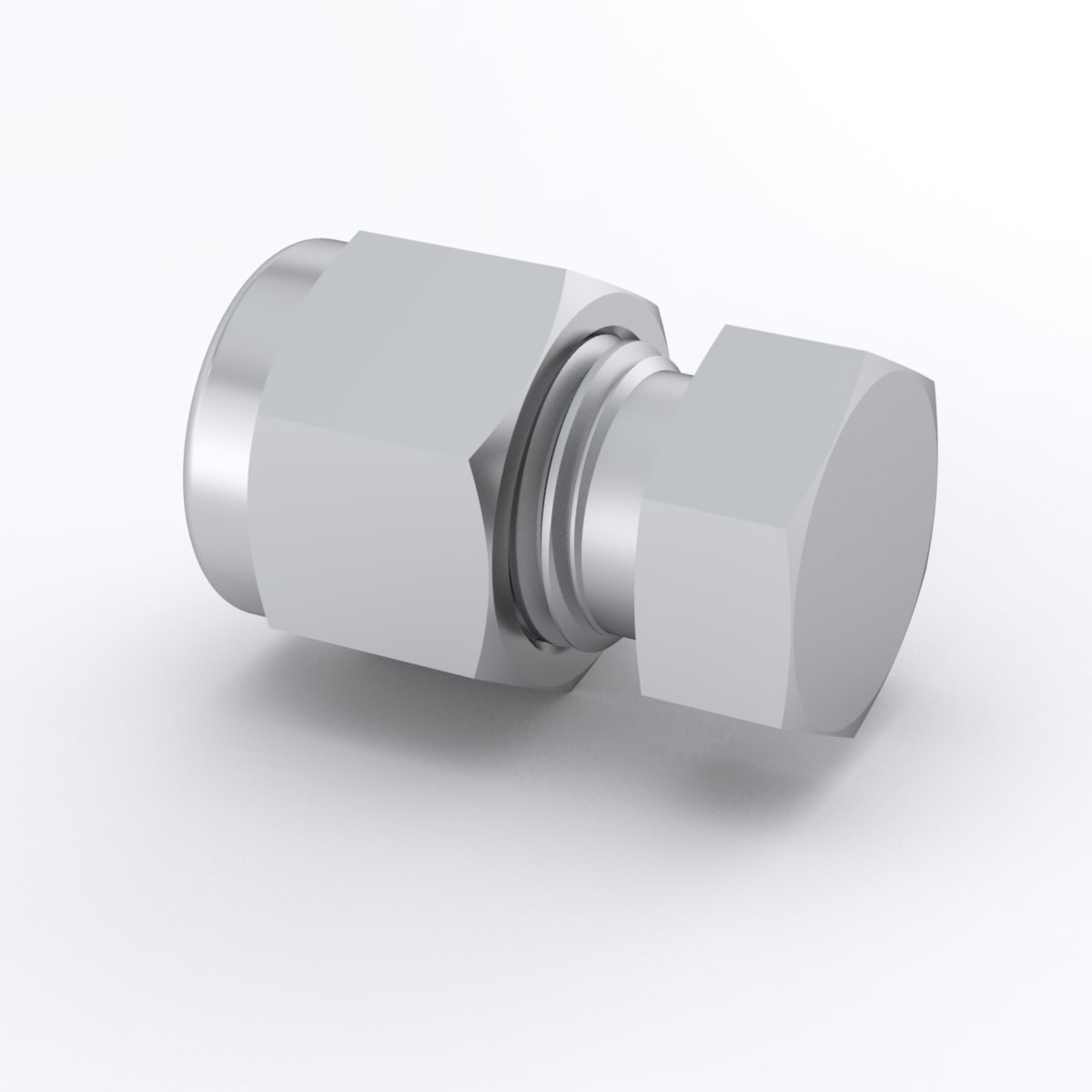

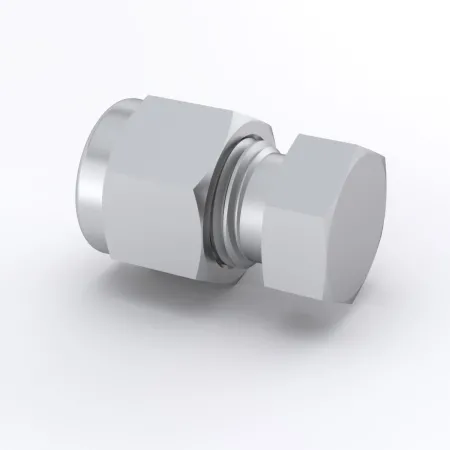

SS-400-C-MD Swagelok - Заглушка на трубку обжимная 1/4", нерж.

Назначение и принцип работы

Обжимная заглушка Swagelok SS-400-C-MD предназначена для герметичного перекрытия конца металлической трубки Ø 1/4″ (6,35 мм) в приборных и технологических линиях. Конструкция решает задачу быстрого и надёжного запирания подвода рабочей среды без резьбового уплотнения — уплотнение достигается двумя обжимными кольцами и контргайкой, которые формируют металл-металл седло на торце трубки, обеспечивая долговременную герметичность при измерениях и отборе проб.

Ключевые особенности конструкции

Корпус и элементы корпуса изготовлены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), две обжимные втулки (ferrules) и гайка обеспечивают многослойное металлическое уплотнение без уплотнительных прокладок (Тип уплотнения резьбы: -). Применяется в средах: нефть/газ, водные растворы, пары и инертные газы. При соблюдении рекомендаций производителя рабочее давление для 1/4″ трубок может достигать порядка 413 бар (6000 psi) при комнатной температуре; температурный диапазон типично от −65 °C до +260 °C (зависит от среды и монтажных материалов).

Экспертные рекомендации по применению

Перед монтажом обрежьте и тщательно фаскуйте трубку, удалите заусенцы — это критично для формирования уплотнения. Вверните гайку вручную, затем затяните на типично 1¼ оборота после «вручную» (следовать таблицам и моментам затяжки Swagelok для конкретного диаметра). Не используйте герметики на резьбе (уплотнение обеспечивают ferrules). Избегайте повторных многократных перетяжек и вибрации без антивибрационных средств; для высокотемпературных или агрессивных сред проверяйте совместимость AISI 316 и при необходимости выбирайте специальные исполнения.
