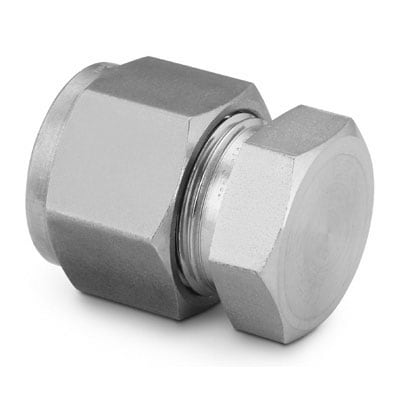

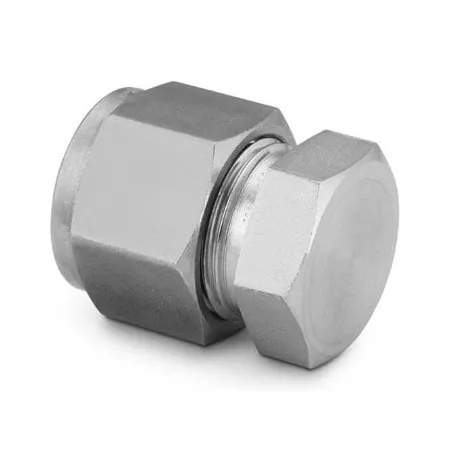

SS-400-C Swagelok - Заглушка на трубку обжимная 1/4", нерж.

Назначение и принцип работы

Заглушка обжимная для трубки 1/4″ предназначена для герметичного перекрытия и опробования трубопроводных магистралей, пробоотборных и контуров измерительной техники. Работает по принципу механического сжатия двух обжимных колец и гайки: при затяжке гайки переднее и заднее кольца деформируются и образуют металл-металл уплотнение на наружном диаметре трубки, обеспечивая герметичность без резьбового уплотнения. Корпус изготовлен из нержавеющей стали AISI 316, что гарантирует стойкость к коррозии в агрессивных средах.

Ключевые особенности конструкции

Конструкция — двухкольцевой обжим с гайкой; подключение 1/4″. Материал корпуса и комплектующих — нержавеющая сталь (AISI 316), обжимные кольца металл-металл. Отсутствует резьбовое уплотнение — герметичность достигается деформацией фитинга. Применима для сжатого воздуха, инертных и агрессивных жидкостей и газов, лабораторных и промышленных систем; типичные рабочие давления для обжимных систем Swagelok на трубке 1/4″ варьируются и могут достигать порядка 150–250 бар (≈2 200–3 600 psi) в зависимости от стенки трубки и условий; температурный диапазон эксплуатации ориентировочно −60…+200 °C, фактически определяется материалом трубки и рабочей средой.

Экспертные рекомендации по применению

Перед установкой обеспечить ровную отрезную кромку и удаление заусенцев. Собирать: вставить трубку до упора, затянуть гайку вручную и затем ключом согласно инструкции производителя (обычно дополнительно ~1–1¼ оборота после захвата от руки; пользуйтесь таблицей моментов Swagelok для окончательной доводки). Не допускайте многократного повторного использования обжимных колец при демонтаже — заменяйте при сомнениях в герметичности. Избегайте перетяжки (может деформировать трубку) и проверяйте соединение проточной пробой под рабочим давлением.
