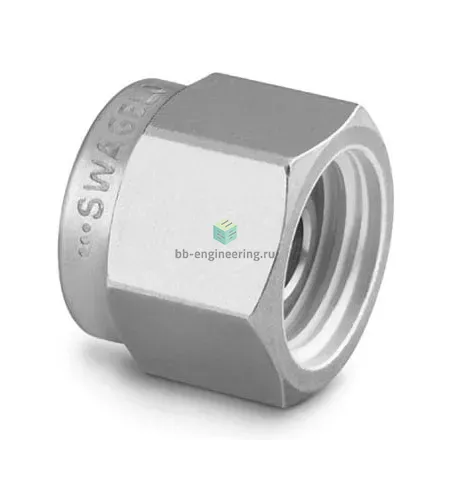

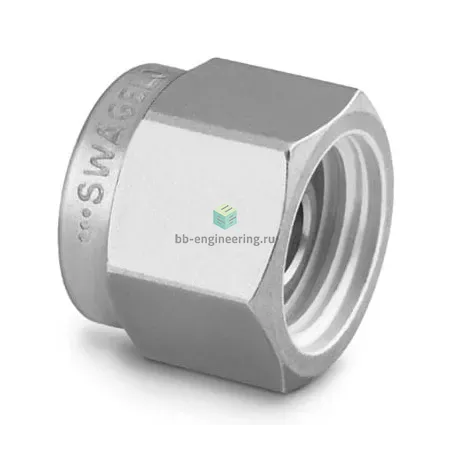

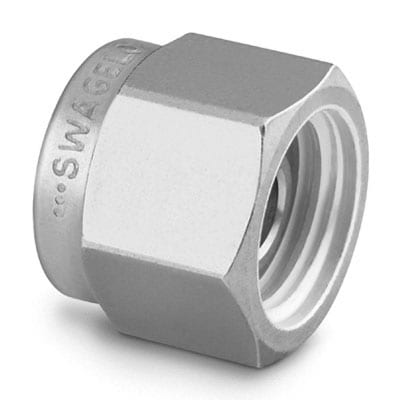

SS-400-P Swagelok - Заглушка в обжимной фитинг 1/4", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг Swagelok служит для герметичного перекрытия конца трубопровода или ответвления в системах измерения, отбора проб, испытаний и технологических линиях. Исполнение «заглушка в фитинг» предназначено для установки в стандартный обжимной корпус с подключением 1/4″ (6,35 мм OD). Работает по принципу двойного обжима: при затяжке гайки два обжимных кольца (ferrule) вводятся в трубку и корпус, создавая уплотнение металлом по металлу и фиксируя трубку в軸, обеспечивая повторяемую герметичность при давлениях, типично достигающих сотен бар в зависимости от толщины стенки трубки и условий эксплуатации.

Ключевые особенности конструкции

Конструкция — классическая Swagelok с двумя обжимными кольцами и гайкой; корпус и комплектующие изготовлены из нержавеющей стали AISI 316, что обеспечивает химическую стойкость и коррозионную устойчивость. Подключение 1/4″ совместимо с трубками стандартного OD 6,35 мм. Уплотнение — металлом по металлу (без уплотнительных резинок), подходящее для газов, сжатых и жидких сред, вакуума и агрессивных сред при высоких температурах. Типичные эксплуатационные диапазоны — рабочее давление до нескольких сотен бар (вплоть до порядка 400 бар при штатных условиях и правильной трубке) и температурный интервал от примерно −65 °C до +400 °C в зависимости от среды и компоновки.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии OD и толщины стенки трубки 1/4″, торец трубки должен быть ровным и очищенным, без заусенцев. Монтировать по инструкции производителя: навинтить гайку от руки до упора, затем выполнить окончательную затяжку согласно рекомендациям Swagelok для данного размера; избегайте повторного использования фертулов в ответственных узлах. Для контроля герметичности применяйте методы капельной или масс‑спектрометрической проверки утечек. Не допускайте перекрута или повреждения резьбы; при агрессивных средах и высоких температурах проверяйте совместимость материала корпуса AISI 316 с рабочим агентом.
