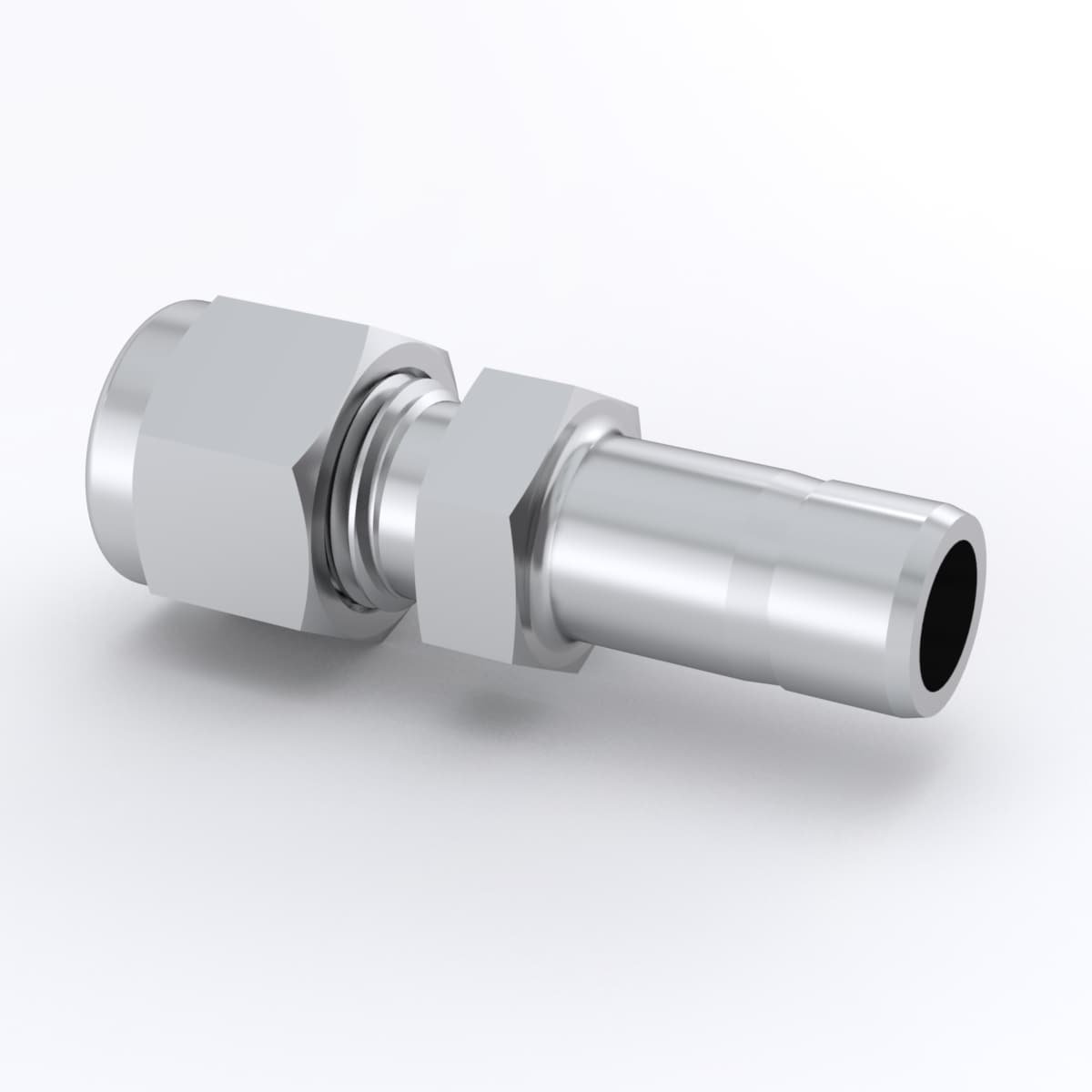

SS-400-R-8 Swagelok - Переходник прямой обжимной 1/4"-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулочный SS-400-R-8 Swagelok предназначен для соединения участков трубопровода с переходом с трубки Ø1/4″ (6,35 мм) на втулку 1/2″ (12,7 мм) в системах измерения и технологических линиях. Работает по принципу обжимного соединения: при затяжке гайки две обжимные втулки формируют герметичный металлический уплотнительный контакт с трубкой, обеспечивая безрезьбовое, повторно разбираемое соединение для транспортировки жидких и газообразных сред в аналитике, вакууме и технологических системах.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с агрессивными средами. Конструкция — двухколечный обжим с гайкой, тип уплотнения резьбы отсутствует (уплотнение — металлическое обжимное). Применима для рабочих сред: технологические газы, пар, жидкие химреагенты и гидравлика; температурный диапазон определяется материалом и средой (типично от криогенных температур до ≈+400°C при отсутствии эластомерных уплотнений). Рабочее давление зависит от трубки и системы, для типичных трубок 1/4″ и 1/2″ соответствует диапазонам высоких давлений, характерных для фитингов Swagelok.

Экспертные рекомендации по применению

Перед монтажом используйте трубку с рекомендованной толщиной стенки, отрежьте ровно и удалите задирки. Соблюдайте техническую инструкцию производителя по очередности затяжки гайки и предельным моментам/числу оборотов; при сомнении — ориентируйтесь на заводские указания Swagelok. Избегайте циклической вибрации без хомутов и опор, не применяйте повторную перезатяжку на изношенных втулках — заменяйте обжимные кольца при повторной сборке. При агрессивных средах и высоких температурах проверяйте совместимость материалов и уплотнений для обеспечения долговременной герметичности.
