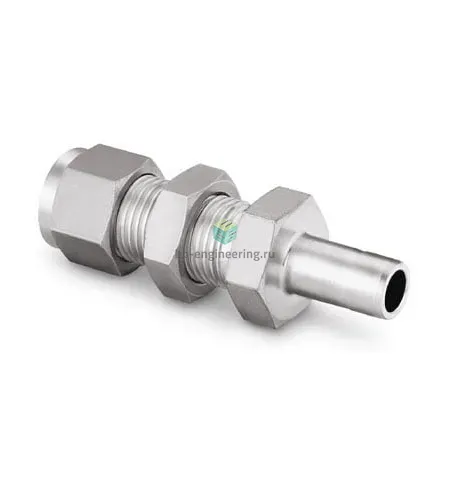

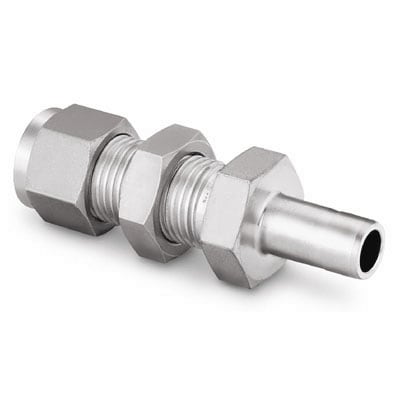

SS-400-R1-4 Swagelok - Соединитель панельный переходной обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

Переходной панельный соединитель обжимного типа предназначен для герметичного вывода 1/4″ трубки через панель и обеспечения подключения к 1/4″ втулке/фитингу в системах измерения, отбора проб, технологических линиях и газо‑жидкостных магистралях. Работа основана на двухколечковом обжимном принципе: при затяжке гайки переднее и заднее обжимные кольца фиксируют и уплотняют трубку, создавая металл‑в‑металл седловое уплотнение без применения уплотнительных материалов. Корпус выполнен из нержавеющей стали AISI 316, что обеспечивает химическую стойкость и совместимость с аналитическими газами, паром, гидравлическими жидкостями и агрессивными средами.

Ключевые особенности конструкции

Конструктивно изделие — соединитель панельный переходной втулочный с двухколечковым обжимом и гайкой, рассчитан на подключение каналов: канал 1 — 1/4″ (трубка), канал 2 — 1/4″ (втулка). Материал корпуса и обжимных элементов — нержавеющая сталь (материал корпуса AISI 316), классическая для Swagelok обработка поверхности. Отсутствие резьбового уплотнения уменьшает риск органического старения уплотнителей; обеспечивает повторяемую герметичность при рабочих давлениях типично до 6000 psi (≈413 bar) для 1/4″ трубок при комнатной температуре и температурном диапазоне ориентировочно −54 °C … +204 °C в зависимости от материала трубки и среды. Применим в вакууме, газовых линияx и гидравлике; стойкость к коррозии и высоким температурам обеспечивается AISI 316.

Экспертные рекомендации по применению

Для надежной работы используйте бесшовную нержавеющую трубку рекомендованного типа и диаметра 1/4″ (6,35 мм OD). Подготовьте торец трубки ровным, без заусенцев, вставьте до упора в корпус. Затягивайте гайку по инструкции производителя: после ручной затяжки довести ключом на 1–1,25 оборота (в зависимости от состояния элементов) — избегайте перетяжки, чтобы не деформировать обжимные кольца. При частом демонтаже заменяйте обжимные кольца; перед вводом в эксплуатацию выполните проверку на плотность (пенной или масс‑спектрометрической утечки). Для монтажа через панель используйте посадочное отверстие и толщину панели согласно чертежу Swagelok; при сомнениях проверяйте таблицы по давлению/температуре и совместимость сред.
