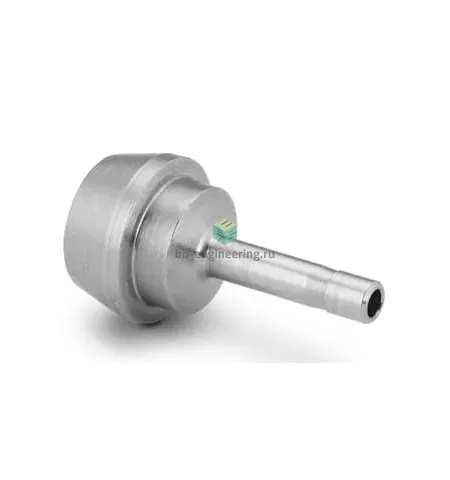

SS-401-PC-1 Swagelok - Соединитель прямой втулочный обжимной 1/4-1/16", нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной Swagelok SS-401-PC-1 предназначен для герметичного соединения тонкостенных трубок приборных систем с переходом 1/4″ → 1/16″. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение без дополнительных прокладок, работает по принципу втулочно‑обжимного соединения — при затяжке гайки передняя втулка создаёт упор и герметизацию, задняя втулка фиксирует трубку по оси. Используется в технологических линиях, системах отбора проб, аналитике и пневматики, где требуются малые внутренние объёмы и высокая герметичность.

Ключевые особенности конструкции

Корпус и втулки изготовлены из нержавеющей стали AISI 316, общая материализация — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с маслами, газами и большинством растворителей. Подключения: канал 1 — 1/4″ (втулка), канал 2 — 1/16″ (втулка). Металлическое уплотнение обеспечивает работоспособность в широком диапазоне температур (типично от −196 °C при криогенных применениях до +400 °C в зависимости от среды) и выдерживает типичные приборные давления; фактическое предельное давление зависит от материала и толщины трубки и может достигать порядков сотен бар при корректном подборе труб. Конструкция исключает эластичные уплотнения, что снижает старение и утечки под температурными циклами.

Экспертные рекомендации по применению

Подбирайте фитинг по внешнему диаметру и толщине стенки трубки; для достижения заявленной герметичности используйте рекомендованные инструменты и процедуру монтажа производителя (затянуть гайку до упора от руки, затем дополнительно повернуть по инструкции Swagelok, контролируя момент/угол). Обязательно соблюдайте глубину посадки, удаляйте задиры и фаски, обеспечивайте продольную фиксацию трубки от изгиба и вибраций. Избегайте перетягивания — это деформирует втулки; при повторном монтаже проверяйте состояние втулок и при сомнениях заменяйте их. Производите контроль герметичности (мыльный раствор, испытание давлением или тест гелием) после монтажа и при обслуживании. Для агрессивных хлоридных сред оценивайте риск питтинга для AISI 316 и при необходимости переходите на более стойкие сплавы.
