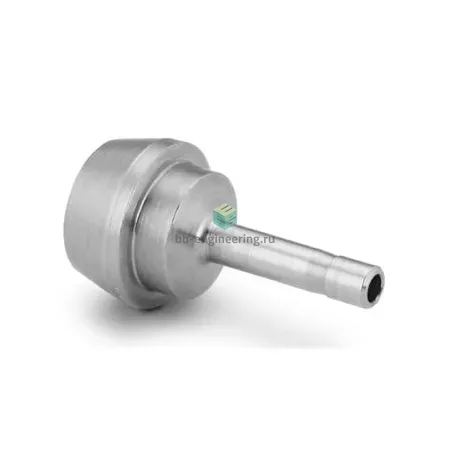

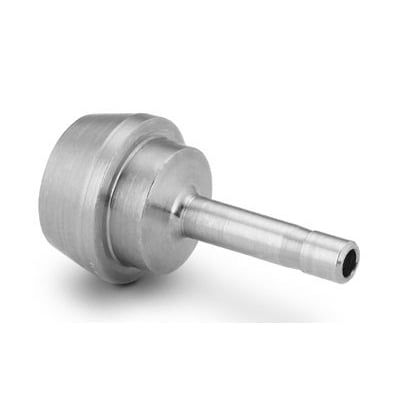

SS-401-PC-2 Swagelok - Соединитель прямой втулочный обжимной 1/4-1/8", нерж.

Назначение и принцип работы

Прямой втулочный соединитель для перехода между трубками 1/4″ и 1/8″ (втулки 1/4″ → 1/8″) предназначен для монтажa технологических и приборных линий в системах подачи газа и жидкостей, лабораторных установках и гидравлике. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметизацию за счёт деформации втулок на наружной поверхности трубки, резьбового уплотнения нет (Тип уплотнения резьбы: -). В типичных применениях соответствует рабочим давлениям до нескольких сотен бар (зависит от диаметра и стенки трубки) и обеспечивает работоспособность в широком температурном диапазоне при соответствии материалов трубопровода и уплотнительных элементов.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и агрессивным средам, пригодна для минеральных и полярных жидкостей, нейтральных и некоторых агрессивных газов. Тип исполнения — обжим трубки с помощью двух обжимных колец и гайки, обеспечивающий металло‑металлическое уплотнение при правильной установке. Подключение: 1/4-1/8″; канал 1 — 1/4″ (втулка), канал 2 — 1/8″ (втулка). Давление и температура зависят от стенки трубки и режима; на практике применяются в диапазоне до сотен бар и при температурах, типично от −50 °C до +200 °C, с уточнением параметров у производителя под конкретную трубу.

Экспертные рекомендации по применению

Подбирайте соединитель по наружному диаметру и толщине стенки трубки, используйте торцово-параллельную, обезжиренную и без заусенцев поверхность. При монтаже — затянуть гайку до упора вручную, затем дополнительно 1–1,5 оборота по рекомендациям производителя; контролируйте герметичность пробным опрессовыванием. Не допускайте повторного использования обжимных колец при демонтаже, избегайте изгиба трубки в месте соединения, применяйте опоры и компенсаторы вибрации. Для агрессивных сред и высоких давлений проверяйте совместимость AISI 316 с рабочей средой и уточняйте рабочие параметры у поставщика.
