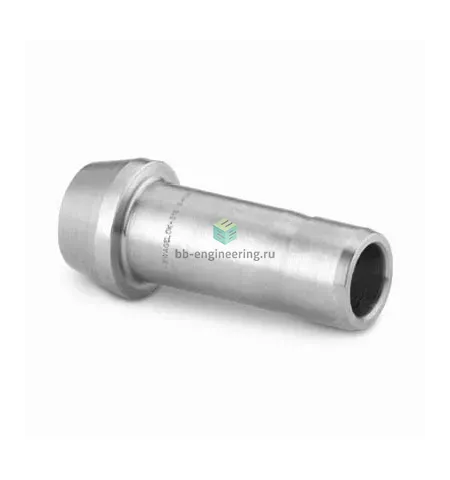

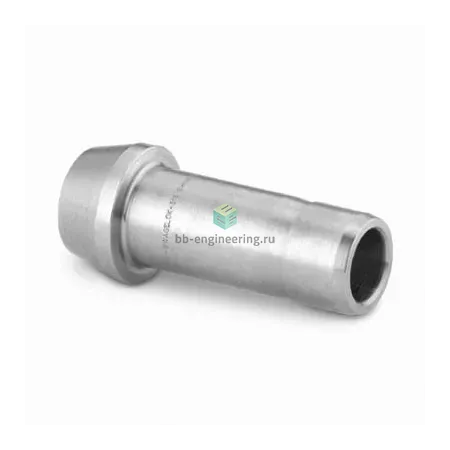

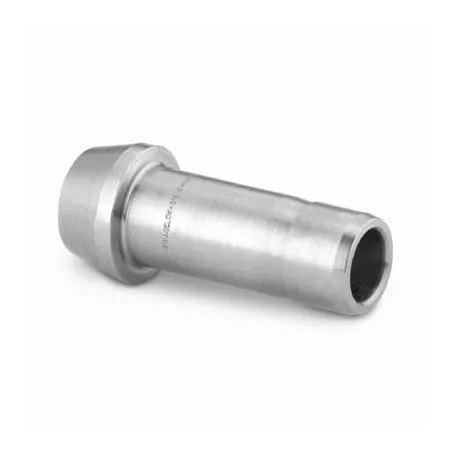

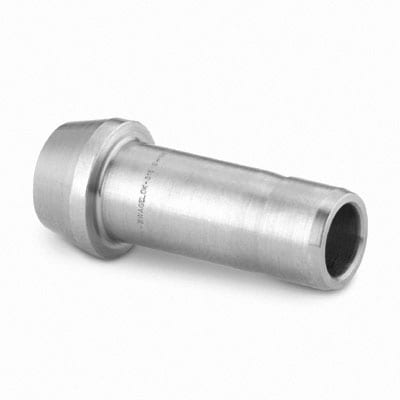

SS-401-PC-6M Swagelok - Соединитель прямой втулочный обжимной 6 мм-1/4", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель предназначен для герметичного соединения трубопроводов малого диаметра в технологических, аналитических и пневматических линиях. Конструкция связывает канал 1 с внутренним диаметром 6 мм и канал 2 с резьбовой/втулочной посадкой 1/4" (6,35 мм) посредством двух обжимных колец и гайки; уплотнение обеспечивается обжимом колец на стенке трубки, резьловое уплотнение не применяется. Решает задачи разветвления, перехода между метрическими и дюймовыми трубками и обеспечения высокой герметичности в системах с газами и жидкостями при типичных рабочих давлениях до нескольких сотен бар (по справочным данным Swagelok — до ~414 bar / 6000 psi в зависимости от материала и толщины стенки трубки) и температурах прибл. от −54 °C до +204 °C.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь (обобщённо сталь нержавеющая; корпус AISI 316) для коррозионной стойкости и совместимости с агрессивными средами. Двухобжимная схема обеспечивает втулочное уплотнение без дополнительных герметиков; исполнение рассчитано на трубки 6 мм и 1/4" втулочные посадки. Применимы рабочие среды: инертные газы, сжатый воздух, гидравлические масла, пар и жидкости, совместимые с AISI 316. Давление и температура зависят от толщины стенки и конкретной трубки — для расчёта используйте параметры производителя и данные по механической прочности труб.

Экспертные рекомендации по применению

Перед монтажом проверяйте соответствие наружного диаметра труб 6 мм и 1/4" (6,35 мм), минимизируйте уступы и обеспечьте чистый квадратный рез и снятие фаски. Сборка: затянуть гайку от руки, затем выполнить доводку согласно рекомендациям производителя (обычно 1–1,5 оборота после «рукой» для типовых размеров) и контроль упора трубы по глубине. Избегать многократного демонтажа/монтажа без замены обжимных колец, контролировать утечки при пневматических испытаниях и учитывать снижение рабочего давления при тонкостенных трубках или агрессивных средах. При критичных режимах — проверять допустимость по коррозии, совместимости материалов и проводить гидравлические испытания с записями.
