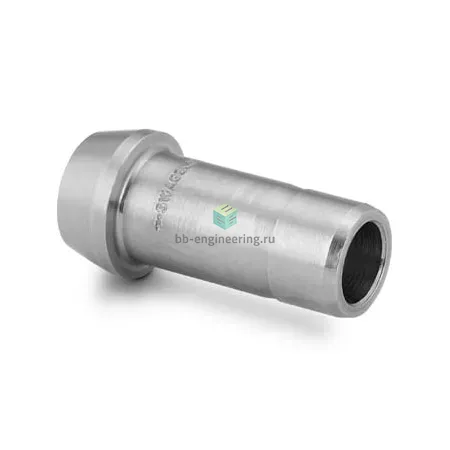

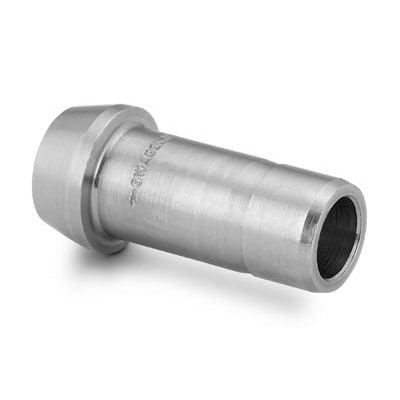

SS-401-PC Swagelok - Соединитель прямой втулочный обжимной 1/4", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель Swagelok SS-401-PC предназначен для герметичного присоединения трубок диаметром 1/4″ (6,35 мм) в технологических, приборных и гидравлических линиях. Конструкция двух обжимных колец обеспечивает металл-металл уплотнение и фиксирует трубку без применения резиновых уплотнителей, что позволяет работать с агрессивными средами, сжиженными и газообразными средами, а также в вакууме. При установке манжеты последовательно смещаются и создают уплотнительную коническую посадку, обеспечивающую надежность при рабочих давлениях до ≈6000 psi (≈413 бар) в зависимости от материала и толщины трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316 (материал корпуса — сталь нержавеющая), что обеспечивает коррозионную стойкость в широком диапазоне сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; резьбовое уплотнение не применяется. Тип уплотнения: металл‑к‑металлу. Рабочие среды: технические газы, нефтеродные и химические среды, пар, вода, вакуум. Ориентировочный температурный диапазон эксплуатации для металлического уплотнения: примерно −54 °C … +204 °C (зависит от среды), давление — до указанных выше значений при корректной толщине трубки и монтаже.

Экспертные рекомендации по применению

Подбирайте трубку 6,35 мм OD с нормативной толщиной стенки для требуемого давления. Перед монтажом рез аккуратно отрежьте и фаскуйте торец, удалите задиры; вставьте трубку до упора в корпус, закрутите гайку «вручную», затем выполните дополнительный поворот ≈1¼ оборота для 1/4″‑соединений (следовать инструкциям производителя). После сборки проведите испытание на герметичность (пузырьковая или вакуум‑/гелиевая проба). При демонтаже заменяйте обжимные кольца при сомнениях в целостности; избегайте повторной сборки многократно на одной и той же паре колец при ответственных приложениях. Учитывайте химическую совместимость среды и требования к стенке трубки при расчетах надежности.
