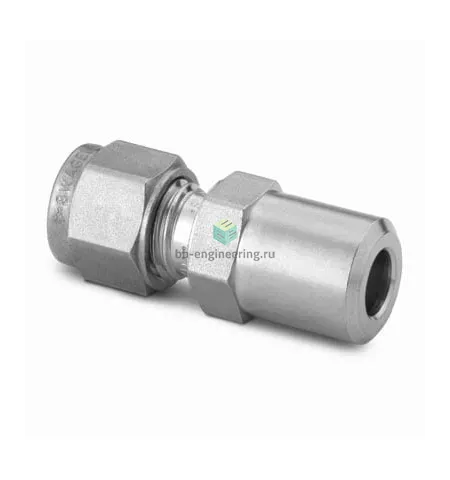

SS-4M0-1-2W Swagelok - Штуцер прямой под приварку встык обжимной 4 мм-1/8", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык с обжимным присоединением для трубки Ø4 мм к концу под приварку 1/8" предназначен для герметичного соединения тонкостенных трубопроводов в техприсоединениях, аналитических линиях и системах сжатого газа. Принцип работы — обжимная двухканальная конструкция: трубка вставляется в посадочное место и фиксируется второйной системой обжимных колец и гайки; противоположный конец приваривается встык к ответной детали, обеспечивая металлоконструктивное соединение без резьбового уплотнения.

Ключевые особенности конструкции

Корпус и основные элементы — нержавеющая сталь AISI 316, общее исполнение из нержавеющей стали. Соединение реализовано двухобжимной системой (две обжимные кольца + гайка) для надежного металлоконтакта с трубкой Ø4 мм; второй порт — конец под приварку 1/8". Тип уплотнения резьбы отсутствует (нет резьбового уплотнения). Применимо для инертных и агрессивных рабочих сред, газов и жидкостей; ориентировочные эксплуатационные параметры — рабочее давление до ~414 бар (6000 psi) и температурный диапазон от −196°C до +260°C в зависимости от среды и уплотнений; для точных значений ориентируйтесь в справочной документации производителя.

Экспертные рекомендации по применению

Монтировать согласно процедуре: вставить трубку Ø4 мм до упора, затянуть гайку от пальцевого упора на 1–1,25 оборота для типичных размеров, контролировать отсутствие перекосов. Приварку конца 1/8" выполнять до окончательной сборки обжимного соединения или защитить обжимные элементы от нагрева; рекомендовано использовать инертный газ при сварке и последующую очистку/пассивацию AISI 316. Избегать повторного многократного перехвата гайки (риски деформации кольца), не допускать загрязнений в канале и не превышать рекомендованных температур и давлений.
