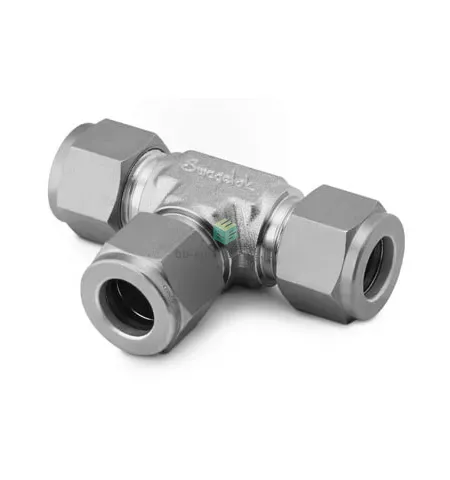

SS-4M0-3 Swagelok - Тройник T-образный обжимной 4 мм, нерж.

Назначение и принцип работы

Тройник обжимной Swagelok SS-4M0-3 предназначен для развилки и распределения рабочих сред в трубопроводах малого диаметра (подключение 4 мм). Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое контактное уплотнение трубки без применения резьбовых уплотнителей, что снижает риск утечек и упрощает монтаж в системах аналитики, приборостроения и технологических линиях с газами и жидкостями. Функционирует по принципу уплотнения торцов трубки двумя феррулами: задней — для центровки и фиксации, передней — для герметизации по окружности.

Ключевые особенности конструкции

Корпус и внутренние элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), стойкой к коррозии и совместимой с агрессивными средами. Тип исполнения — T-образный тройник обжимной для трубки Ø4 мм, без резьбового уплотнения. Металлическое уплотнение обеспечивает работоспособность в вакууме и при высоких давлениях (практически — до сотен бар; номинальное давление зависит от толщины стенки и материала трубки). Диапазон рабочих температур широкий и определяется материалом трубки и среды — типично от низкотемпературных условий до нескольких сотен °C при отсутствии уплотнений из органики.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки и материал трубки для обеспечения требуемого давления. Перед монтажом очистите и обрежьте трубку перпендикулярно, удалите заусенцы; затягивайте согласно инструкции производителя, избегая перетяжки — это может деформировать феррулы и ухудшить герметичность. Для контроля используйте манометрию, пробную продувку или массовый спектрометр/гелий для критических систем. Для агрессивных сред и высоких температур подбирайте совместимую по коррозионной стойкости трубу и оценивайте необходимость антикоррозионной обработки.
