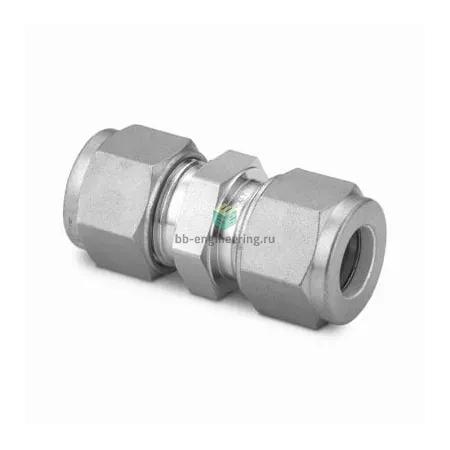

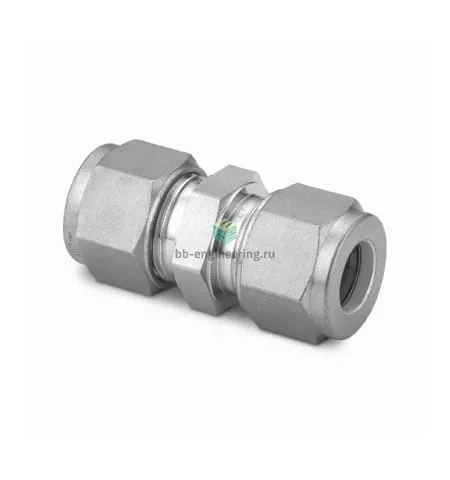

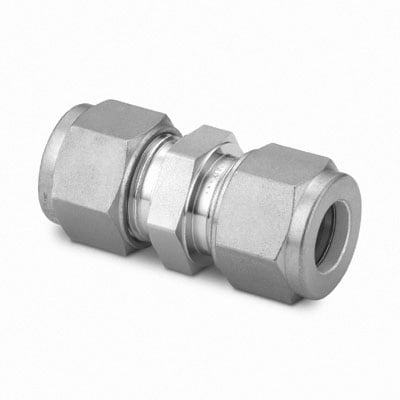

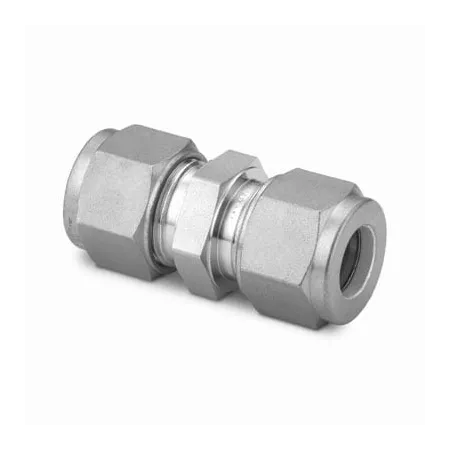

SS-4M0-6 Swagelok - Соединитель прямой обжимной 4 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok для трубок Ø4 мм предназначен для создания герметичных соединений в линиях технологической и измерительной арматуры, аналитических и газовых системах, вакуумной и гидравлической технике. Конструкция с двумя обжимными кольцами и гайкой обеспечивает уплотнение за счёт осевого сжатия фронтального и заднего конусов, без использования эластомерных уплотнений, что гарантирует стойкость в чистых и агрессивных средах и минимальную деградацию при циклических нагрузках.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали (AISI 316), совместимой с коррозионно-активными средами и требованиями к чистоте. Подключение рассчитано на трубку 4 мм. Двухфланцевая схема уплотнения повышает сопротивление вибрации и осевым усилиям. Рабочие давления зависят от материала и толщины стенки трубки и могут достигать нескольких сотен бар при трубках из нержавеющей стали; рабочая температура — широкий диапазон от криогенных условий до порядка +400°C, конкретные пределы уточняются по таблицам производителя.

Экспертные рекомендации по применению

Рекомендуется применять с трубками AISI 316 или рекомендованных марок, резать и фасонить торец перпендикулярно, удалить задиры. Момент затяжки — стандартная процедура Swagelok: затянуть до упора вручную, затем повернуть гайку на ~1¼ оборота; избегать перетяжки. При повторном монтаже проверять состояние колец и при критических системах заменять элементы. Обязателен контроль герметичности (гелиевый или вакуумный тест) после монтажа и при пуско-наладке.
