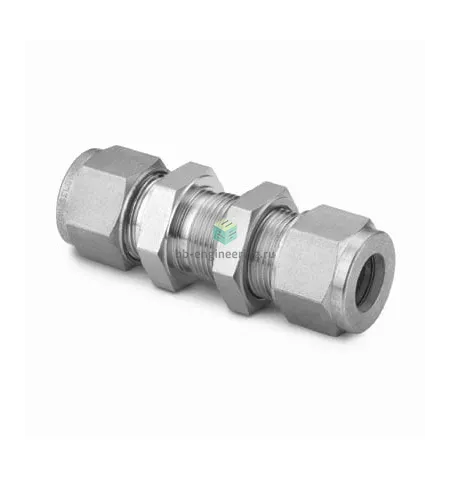

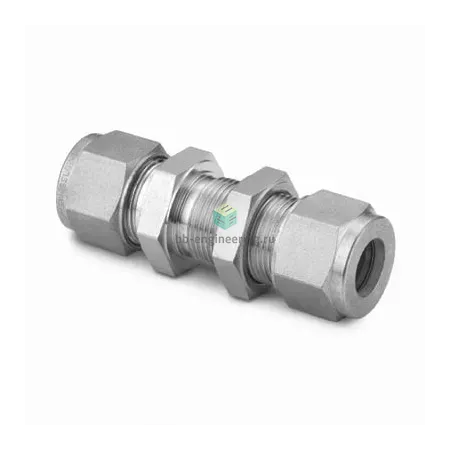

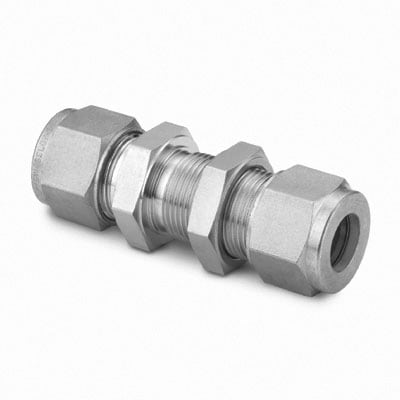

SS-4M0-61 Swagelok - Соединитель панельный обжимной 4 мм, нерж.

Назначение и принцип работы

Обжимной панельный соединитель для трубки Ø4 мм предназначен для герметичного присоединения нержавеющих капиллярных линий к панелям, приборным щитам и блокам аппаратуры в технологических, лабораторных и аналитических системах. Конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое захватывание и уплотнение трубки без применения герметиков; при затяжке гайки внешняя и внутренняя обжимные втулки последовательно формируют плотное уплотнение на трубке Ø4 мм, что исключает протечки при эксплуатации в трубопроводах низких и средних расходов газов и жидкостей.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает устойчивость к коррозии и совместимость с широким спектром рабочих сред (инертные газы, вода, масла, большинство химикатов). Исполнение — двухколечный обжимной узел с гайкой, без резьбового уплотнения (тип уплотнения: —). Рекомендуемая трубка — Ø4 мм. При правильной сборке типичные рабочие параметры для AISI 316: температурный диапазон примерно от −60 °C до +260 °C и рабочие давления порядка сотен бар (практически до ~414 bar / 6000 psi в зависимости от толщины и состояния трубки и условий монтажа). Применим в системах аналитики, гидравлики низкого объёма и газоснабжения.

Экспертные рекомендации по применению

Используйте трубку ровного среза и без заусенцев, обеспечьте полную посадку до упора в фитинге. Затягивайте гайку до «пальцевой» фиксации, затем поверните ключом дополнительно ~1¼ оборота (стандартная рекомендация Swagelok для двухобжимных фитингов) или до моментной затяжки, указанной в инструкциях производителя. Не перетягивайте — это деформирует кольца и снижает плотность. После монтажа выполните испытание на герметичность (пневмо/гидро или массово-спектрометрическое тестирование при чувствительных средах). Для агрессивных сред и высокотемпературных режимов сверяйтесь с таблицами совместимости материалов и осматривайте фитинг при техническом обслуживании раз в цикл эксплуатации.
