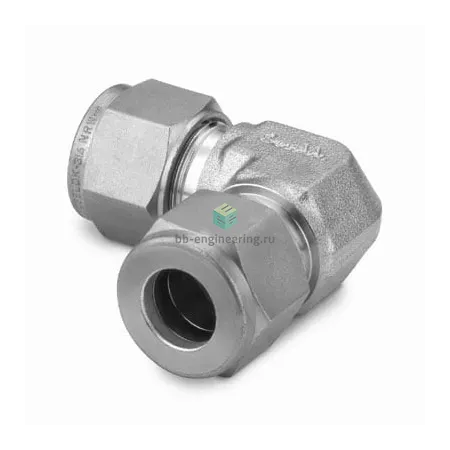

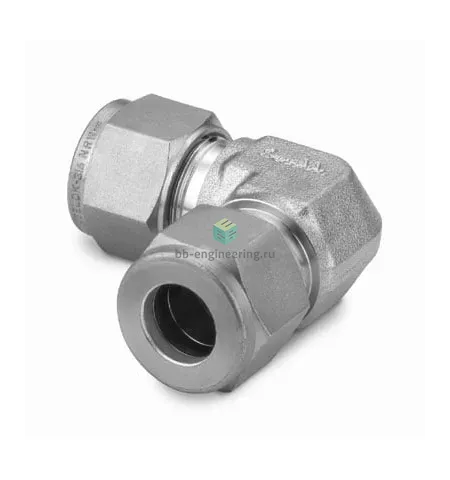

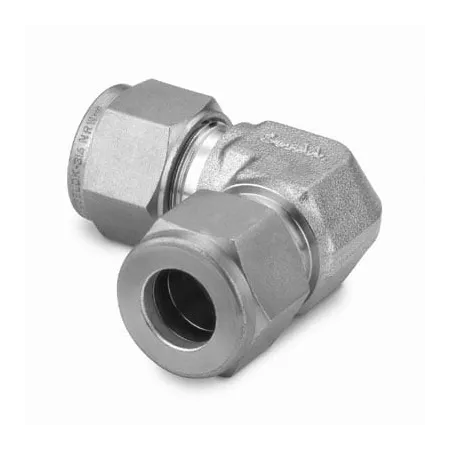

SS-4M0-9 Swagelok - Соединитель угловой обжимной 4 мм, нерж.

Назначение и принцип работы

Соединитель угловой обжимной для трубки Ø 4 мм из нержавеющей стали AISI 316 предназначен для выполнения герметичных направленных ответвлений в технологических и измерительных линиях (КИПиА, лабораторные трубопроводы, гидравлика низкого и среднего давления). Конструкция двух обжимных колец и гайки формирует металлометаллическое уплотнение при осевом зажиме трубки, обеспечивая повторяемое и вакуумостойкое соединение без применения резьбовых уплотнений.

Ключевые особенности конструкции

Корпус и набор обжимных элементов — сталь нержавеющая (обобщённо — нерж. сталь, корпус AISI 316), совместимы с агрессивными средами и паром. Форма — угловой (90°), подключение — под трубку 4 мм. Уплотнение реализовано за счёт двух обжимных колец и гайки (без резьбового уплотнителя). В типичных применениях обеспечивает работоспособность в широком диапазоне температур (приблизительно от −50 °C до +200 °C) и рабочих давлений характерных для измерительных систем — до нескольких сотен бар (в отдельных конфигурациях при корректной трубке и монтаже возможно достижение значений порядка 689 bar / 10 000 psi). Фитинг совместим с инертными газами, жидкостями и большинством технологических сред.

Экспертные рекомендации по применению

Подбирайте трубку по материальной совместимости и толщине стенки: качество реза и отсутствие заусенцев критичны для уплотнения. При монтаже сначала завинтите гайку вручную, затем заверните ключом в соответствии с рекомендациями производителя (типично 1–1,25 оборота после затяжки рукой — уточнить для конкретного размера и материала трубки). Не извлекайте и не переиспользуйте обжимные кольца при демонтаже — заменяйте их для сохранения герметичности. Избегайте ударных нагрузок и перекосов; при агрессивных средах и повышенной температуре контролируйте состояние поверхности и применяйте соответствующие уплотнения и прокладки в смежных соединениях.
