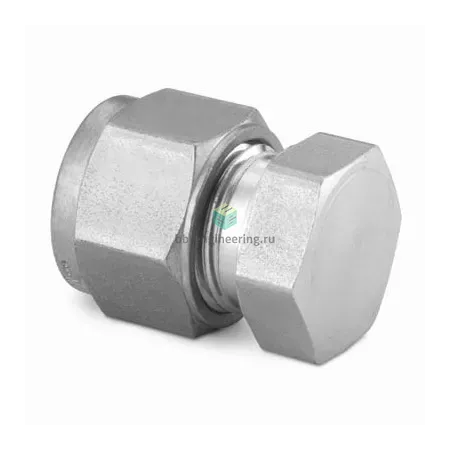

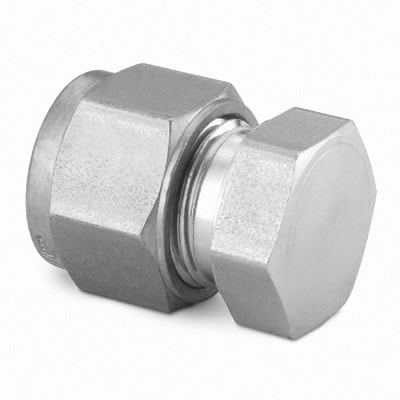

SS-4M0-C Swagelok - Заглушка на трубку обжимная 4 мм, нерж.

Назначение и принцип работы

Заглушка на трубку обжимная для труб с наружным диаметром 4 мм предназначена для герметичного перекрытия ответвлений и концевых участков трубопроводов в коррозионно-стойких системах. Работает по принципу двухобоймного обжима: гайка при затяжке перемещает две конусные обжимные кольца, которые деформируются вокруг трубки и формируют металлоконтактное уплотнение без применения уплотнительных материалов резьбы. Корпус изготовлен из нержавеющей стали AISI 316, что обеспечивает стойкость к агрессивным средам и совместимость с технологическими газами, паром, водой и большинством химических сред.

Ключевые особенности конструкции

Конструкция — классический Swagelok‑тип: корпус из AISI 316, две обжимные втулки и гайка также из нержавеющей стали; уплотнение — металлоконтактное, резьловое уплотнение не применяется. Применение корпуса и обжимных колец из нержавеющей стали делает изделие пригодным для агрессивных сред и обеспечивает коррозионную стойкость. Рабочее давление зависит от материала и толщины трубки, при корректном подборе трубки Ø4 мм типичные эксплуатационные значения составляют порядка сотен бар (вплоть до ≈400 бар в зависимости от стенки и условий монтажа); температурный диапазон эксплуатации при отсутствии эластичных уплотнений — ориентировочно от −196 °C (криогенные приложения) до +250 °C и выше в зависимости от режима.

Экспертные рекомендации по применению

Подбирайте заглушку под конкретную трубку Ø4 мм с требуемой толщиной стенки и материалом; перед сборкой обеспечьте ровную торцовую резку и удаление заусенцев, соблюдайте глубину вставки трубы. Затягивайте гайку по инструкциям производителя (начальные установочные повороты и контроль подтяжки), проводите испытание на герметичность после монтажа. Избегайте многократного повторного использования обжимных колец без их замены при демонтаже, минимизируйте вибрации и осевые нагрузки в зоне фитинга.
