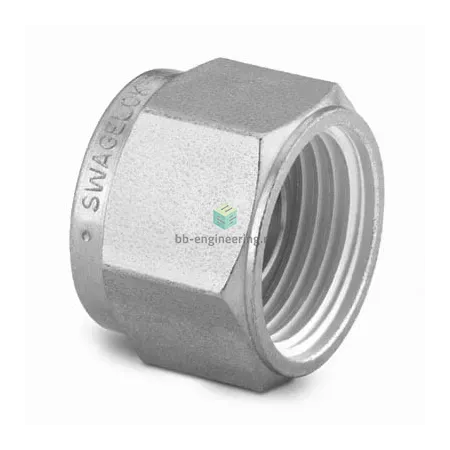

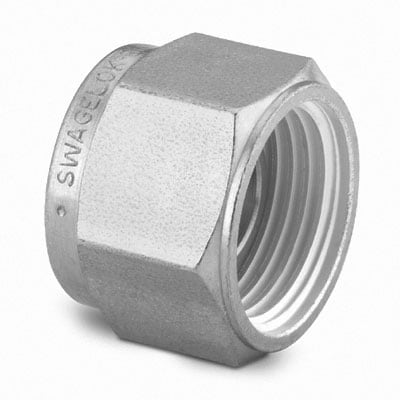

SS-4M0-P Swagelok - Заглушка в обжимной фитинг 4 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг SS-4M0-P предназначена для герметичного закрытия ответвлений и концов трубопроводов с трубкой Ø 4 мм в технологических линиях измерения, отбора проб и распределения среды. Конструкция работает по принципу двухобжимного соединения: при затяжке гайки две обжимные втулки (фёррулы) смещаются и обеспечивают плотный контакт между корпусом заглушки и внешней поверхностью трубки, создавая статическое металлическое уплотнение без использования резиновых прокладок (тип уплотнения резьбы — отсутствует). Применяется в системах с агрессивными и инертными газами, парами и жидкостями для изоляции участков при пуско-наладке, ремонте и гидравлических испытаниях.

Ключевые особенности конструкции

Корпус и фёррулы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с большинством сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, диаметр подключения — 4 мм. Отсутствие эластомерных уплотнений повышает термостойкость и химическую стойкость: практический рабочий диапазон температур зависит от среды, но для AISI 316 типово от примерно −196 °C до +400 °C; рабочие давления в системах подобного класса — в пределах сотен бар в зависимости от толщины стенки трубки и условий эксплуатации. Исполнение соответствует требованиям промышленной арматуры высокого качества Swagelok.

Экспертные рекомендации по применению

Подбирайте изделие под трубку Ø 4 мм и проверяйте совместимость материалов со средой. Перед монтажом отрежьте трубку ровно, удалите заусенцы и забойники, вставьте трубку до остановки в корпус фитинга. При первоначальной сборке затягивайте гайку согласно рекомендациям производителя (после предварительной затяжки рукой — завершающий момент ключом по регламенту Swagelok). При повторных сборках используйте рекомендованные обороты и контролируйте герметичность пробойным давлением. Избегайте перекосов, ударов по сборке и эксплуатации при температурно‑давлении, превышающих проектные лимиты; при агрессивных средах проводите регулярную инспекцию на коррозию и усталость металла.
