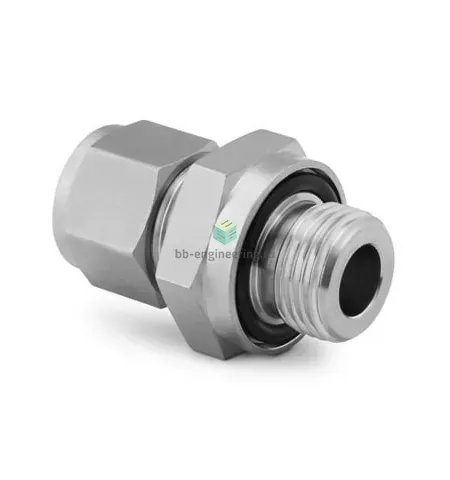

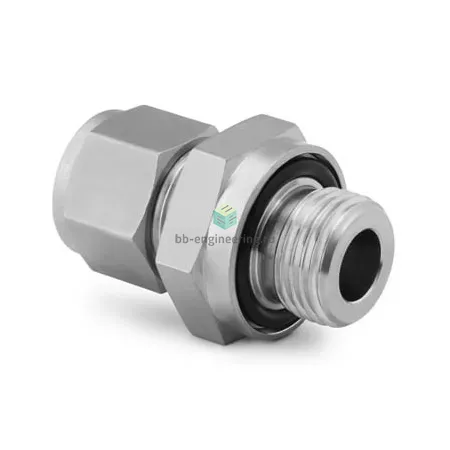

SS-500-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 1/2"-20-5/16", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной UNF резьбой 1/2"-20 и подсоединением под трубку 5/16" предназначен для герметичного присоединения трубной магистрали к резьбовым портам приборов и арматуры. Конструкция с двумя обжимными кольцами (двухмуфтовая система) обеспечивает механическое сцепление и капиллярную герметичность трубки, а утопленное O‑ring в резьбе даёт вторичное уплотнение для снижения утечек в газовых и жидкостных системах и при вакуумных испытаниях. Функционирует за счёт последовательного вдавливания сферического и заднего обжимного кольца при затяжке гайки, формируя прочное уплотнение по внешнему диаметру трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Подключение: UNF 1/2"-20 (наружная резьба) / канал 2 — трубка 5/16" (≈7,94 мм). Уплотнение резьбы — утопленное O‑ring, обеспечивает дополнительную защиту от утечек; материал O‑ring выбирается под рабочую среду. Двухфerrулная конструкция повышает виброустойчивость и повторяемость соединения. Типичные рабочие давления для обжимных фитингов Swagelok на таких размерах при корректной трубке и стенке могут достигать порядка 6000 psi (≈413 bar); фактическое давление определяется толщиной стенки трубки и условиями эксплуатации. Металлические детали выдерживают высокие температуры, диапазон допустимых температур системы ограничен типом эластомера O‑ring.

Экспертные рекомендации по применению

При подборе учитывайте материал трубки и толщину стенки, совместимость O‑ring с рабочей средой (вакуум, агрессивные газы, масла). Перед сборкой обеспечить чистоту, торец трубки — ровный, без фасок и заусенцев; вставлять трубку до упора во фerrул. Для первичной затяжки руководствуйтесь процедурой производителя: затянуть вручную до упора, затем выполнить рекомендованный оборот гайки (обычно ≈1–1.25 оборота) или по таблице Swagelok. Избегать повторных многократных перетяжек и повреждений уплотнителя; после монтажа провести контроль герметичности (пневмо/гидро тест, масс‑спектрометр для утечек). При высоких температурах/давлениях подбирать O‑ring и контролировать коррозионную стойкость конструкции.
