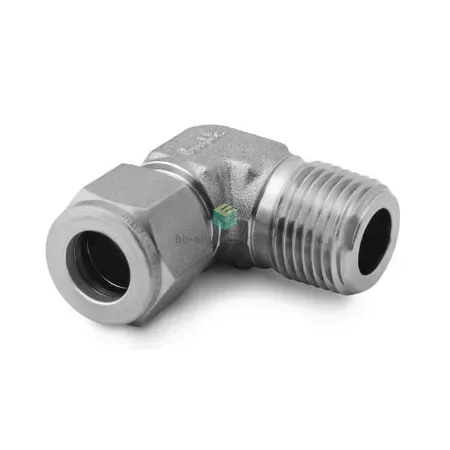

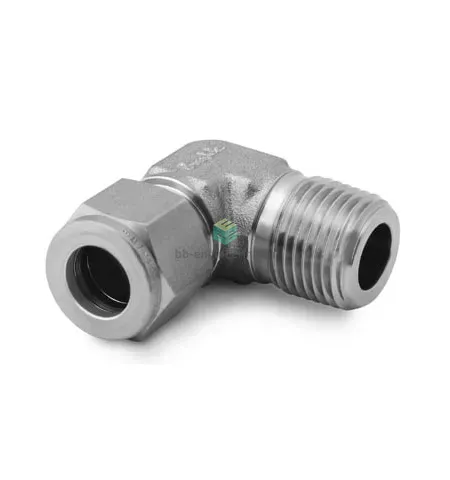

SS-500-2-2 Swagelok - Штуцер угловой с нар. резьбой обжимной NPT1/8-5/16", нерж.

Назначение и принцип работы

Угловой штуцер обжимного типа предназначен для перехода с резьбового присоединения NPT1/8 на трубку 5/16" в системах измерения, отбора проб, пневмо- и гидросистемах и технологических линиях. Работает по принципу двухобжимного соединения: при затяжке гайки две конические обжимные гильзы герметично фиксируют трубку, обеспечивая металл-металл уплотнение, а резьба NPT уплотняется ФУМ-лентой. Конструкция снимает осевые и радиальные нагрузки, обеспечивает минимальные утечки при давлениях, характерных для трубок малого диаметра.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с агрессивными рабочими средами (в том числе углеводороды, вода, инертные газы). Двухколечное исполнение обеспечивает более надёжную фиксацию трубки 5/16" по сравнению с однообжимными решениями. Резьба NPT1/8 уплотняется ФУМ-лентой (рекомендовано). Рабочие параметры зависят от материала и толщины трубки; при правильном подборе трубки изделие эксплуатируется в типичных диапазонах до ≈414 бар (6000 psi) и температурах примерно от −54°C до +232°C, характерных для нержавеющих обжимных систем Swagelok.

Экспертные рекомендации по применению

Перед монтажом обеспечить очистку и фаску торца трубки 5/16", проверить целостность гильз. Наносить ФУМ-ленту только на резьбу NPT, избегать попадания ленты в проход. При затяжке использовать опорный ключ на корпусе, не перетягивать гайку — ориентироваться на рекомендованные значения производителя и затем провести испытание давлением (1,25–1,5× рабочее). Избегать повторного использования деформированных гильз; при вибрации применять опоры и компенсаторы. Для проектирования учитывать совместимость среды с AISI 316 и требуемую толщину стенки трубки для достижения указанных давлений.
