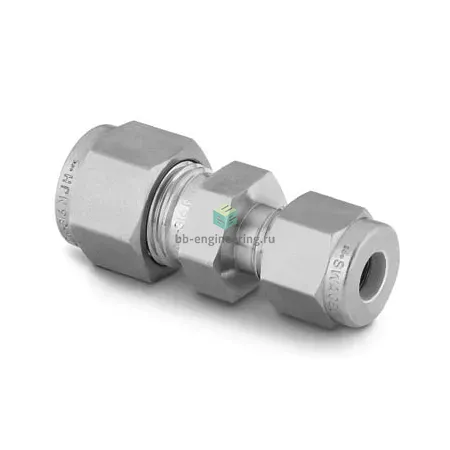

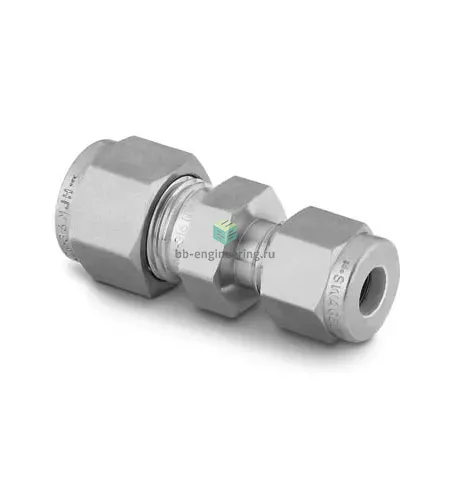

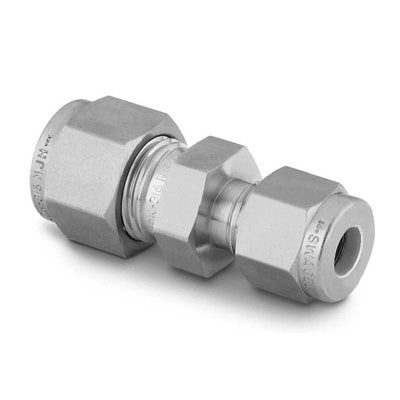

SS-500-6-4 Swagelok - Соединитель прямой обжимной 5/16-1/4", нерж.

Назначение и принцип работы

Прямой обжимной соединитель предназначен для герметичного соединения двух трубок Ø 5/16″ (≈7,94 мм) и Ø 1/4″ (≈6,35 мм) в технологических и контрольно-измерительных линиях. Работает по принципу механического сжатия двух распорных обжимных колец (ferrule) и гайки на гладкой трубке: при затяжке гайки кольца смещаются и создают плотное металло-металлическое уплотнение между корпусом из AISI 316 и трубкой, обеспечивая возможность работы с газами и жидкостями высокого давления без применения резьбовых уплотнений (тип уплотнения резьбы: —).

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость в агрессивных средах. Исполнение — прямой соединитель с двумя обжимными кольцами и гайкой, подключение 5/16–1/4″ (трубка→трубка). Такие обжимные фитинги Swagelok при типичных условиях применяются в диапазонах рабочих давлений, достигающих порядка 6000 psi (≈414 бар) в зависимости от диаметра и толщины стенки трубки; рабочие температуры зависят от среды и уплотнений, но для металлоконтактных соединений стандартно рассматриваются диапазоны от −54 °C до +204 °C (−65…+400 °F) при отсутствии полимерных вставок.

Экспертные рекомендации по применению

Подбирайте соединитель с учётом наружного диаметра и толщины стенки трубки; используйте трубки, сертифицированные для высокого давления. Перед монтажом срежьте и удалите фаски, обеспечьте перпендикулярность торцов. Затягивайте по инструкции производителя: предварительная накидная затяжка рукой, затем контролируемые повороты ключом (обычно 1–1,5 оборота от предварительной затяжки) — избегайте перетяжки. Не применять герметики на резьбе гайки. После первого цикла давления рекомендуется повторная контрольная затяжка. Для проверки герметичности используйте пузырьковую пробу или газовую пробу (гелий/азот). Внимательно учитывайте совместимость среды с AISI 316 и температурные пределы системы.
