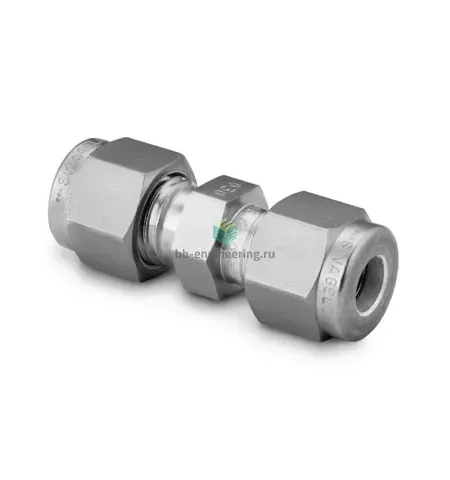

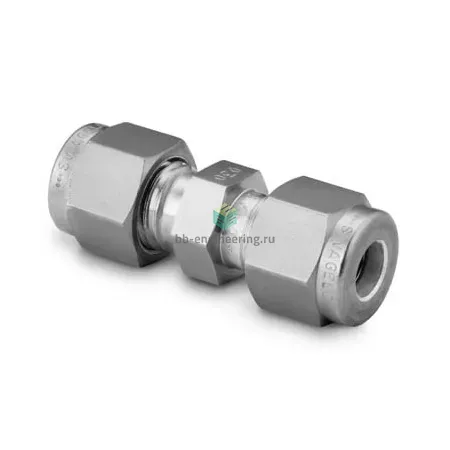

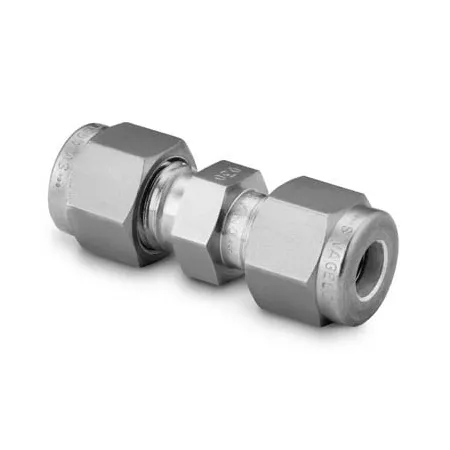

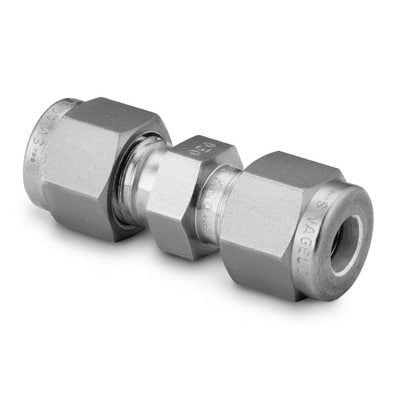

SS-500-6 Swagelok - Соединитель прямой обжимной 5/16", нерж.

Назначение и принцип работы

Соединитель прямой обжимной 5/16" (7,94 мм) SS-500-6 предназначен для герметичного присоединения тонкостенных трубок в монтажах приборного и технологического оборудования. Применяется в системах измерения, пробоотбора, линиях питания газов и жидкостей, в том числе агрессивных сред, где требуется коррозионная стойкость. Принцип работы — механическое формирование металлоконтакта двумя обжимными кольцами (передняя и задняя феррула) и гайкой: при затяжке гайки феррулы смещаются и пластически обжимают трубку, формируя металлометаллическое уплотнение без дополнительных уплотнителей.

Ключевые особенности конструкции

Корпус — нержавеющая сталь AISI 316, общая материализация — сталь нержавеющая, обеспечивает химическую и коррозионную стойкость. Исполнение — прямой соединитель с типичной конструкцией Swagelok: гайка + две феррулы. Уплотнение резьбы не применяется (тип уплотнения резьбы: -), уплотнение — только феррулое. Рабочие среды: нейтральные и агрессивные газы/жидкости, вакуум, нефтехимия, лабораторные среды. Температурный диапазон эксплуатации типично составляет порядка −60…+200 °C в зависимости от среды и трубки; допустимое рабочее давление определяется диаметром и толщиной стенки трубки и в типичных установках может достигать сотен бар (≈100–400 bar) при правильной подборке трубки.

Экспертные рекомендации по применению

Подбирайте комплект в составе: корпус SS-500-6, подходящая трубка 5/16" (7,94 мм) с необходимой толщиной стенки и феррулы Swagelok. Перед монтажом обеспечить ровный торец, отсутствие заусенцев и правильную посадочную глубину; использовать резак и фаскосниматель. Затягивать по регламенту производителя и избегать повторного использования феррул и гаек после демонтажа — это основные причины течей. При вибрации применять опоры и антивибрационные крепления. Для агрессивных или высокотемпературных сред сверяйтесь с паспортом AISI 316 и расчетами прочности трубки.
