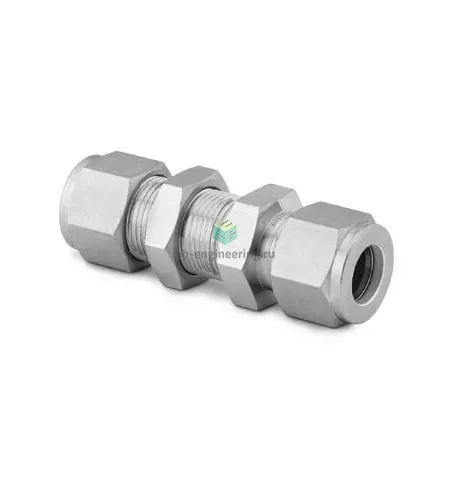

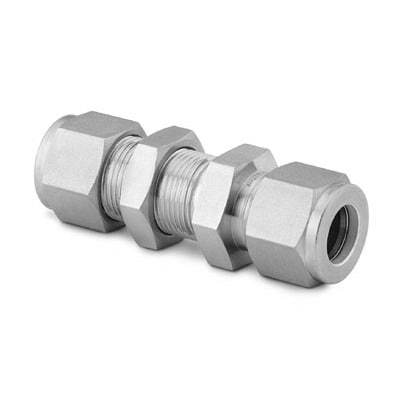

SS-500-61 Swagelok - Соединитель панельный обжимной 5/16", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok для трубки 5/16" (≈7,94 мм) предназначен для вывода и коммутации трубопроводных линий через щит или корпус приборов в системах КИПиА, аналитики, газоснабжения и гидравлики. Конструкция с двумя обжимными кольцами и гайкой формирует металлокомпрессионное уплотнение на наружной поверхности трубки: при затяжке гайки переднее и заднее кольца последовательно садятся на трубку и корпус фитинга, обеспечивая герметичность без применения резиновых уплотнений и минимизируя утечки при статических и умеренно цикличных режимах.

Ключевые особенности конструкции

Корпус и все рабочие элементы изготовлены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами (инертные и активные газы, большинство технологических жидкостей и гидравлические масла). Тип исполнения — панельный (bulkhead) с обжимной конструкцией из двух обжимных колец и гайки; подключение под трубку 5/16". Металлокомпрессионная посадка допускает широкий температурный диапазон эксплуатации, определяемый материалом трубки и среды; при отсутствии эластичных уплотнений температурные ограничения во многом зависят от трубопровода и технологического флюида.

Экспертные рекомендации по применению

Подбирайте соединитель под трубку 5/16" с рекомендованной толщиной стенки согласно таблиц производителя; перед монтажом трубку очистить, снять фаску и довести до плотной посадки в гнезде фитинга. Затяжку выполнять в соответствии с моментами и последовательностью Swagelok (контроль посадки переднего и заднего кольца), избегать повторной чрезмерной перетяжки — это снижает ресурс уплотнения. Для вибронагруженных и высоконапорных систем применять дополнительную опору трубки и проверять целостность при циклических давлениях; при сомнениях по допустимому давлению и толщине панели сверяться с заводской документацией и расчётами прочности.
