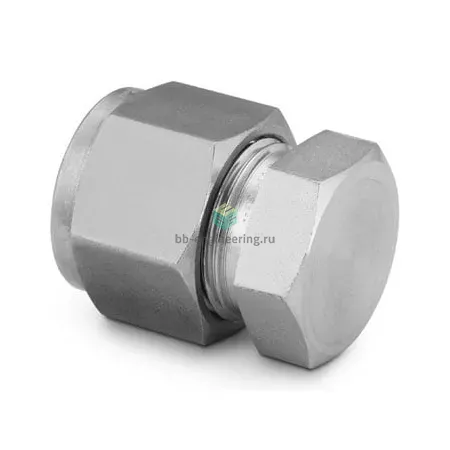

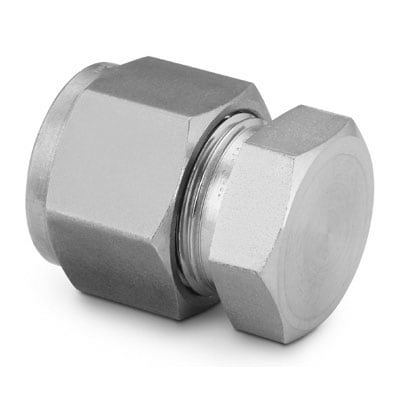

SS-500-C Swagelok - Заглушка на трубку обжимная 5/16", нерж.

Назначение и принцип работы

Заглушка на трубку обжимного типа для подключения 5/16" (0,3125" ≈ 7,94 мм) применяется для герметичного перекрытия ответвлений и пробоотборных линий в системах КИПиА, энергетике и химическом производстве. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металло-металлическое уплотнение и фиксирует трубку без применения резьбовых уплотнений (Тип уплотнения резьбы: -). При монтаже обжимные кольца последовательно сжимаются гайкой на корпусе (Material корпуса: сталь нержавеющая AISI 316), создавая прочный, стойкий к вибрации и температурным циклам контакт, пригодный для высокоточного контроля и испытаний.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (Материал обобщённо: сталь нержавеющая), стойкая к коррозии и большинству агрессивных сред. Исполнение — двухфурнулетная (двух кольцевая) обжимная система с гайкой для повторного монтажа при соблюдении правил изготовления соединения. Рабочие среды: вода, гликоли, масла, большинство растворителей и технологических газов. Ориентировочные диапазоны: рабочие давления зависят от толщины стенки трубки и условий, типично до нескольких тысяч psi (ориентировочно до ~3000 psi ≈ 207 bar для стандартных трубок 5/16"), температурный диапазон эксплуатации примерно -60 °C…+400 °C в зависимости от среды и изоляции.

Экспертные рекомендации по применению

Подбирайте заглушку под фактический наружный диаметр и толщину стенки трубки 5/16" (7,94 мм). Перед сборкой — ровный, без заусенцев торец трубки; вставлять до упора в седло. Затягивание выполнять по рекомендациям производителя (избегать чрезмерного момента, чтобы не деформировать трубку). При разборке — заменять или внимательно инспектировать обжимные кольца. Обязательно проводить проверку на герметичность при рабочем давлении и учитывать совместимость с рабочей средой; для особо агрессивных сред и кислорода согласовывать требования по очистке и испытаниям.
