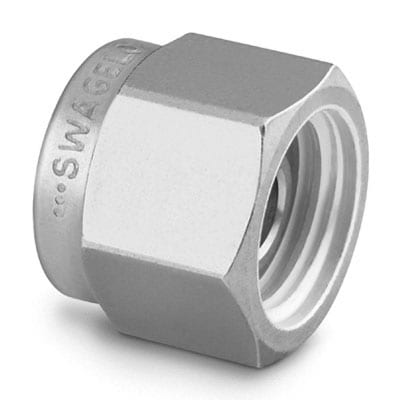

SS-500-P Swagelok - Заглушка в обжимной фитинг 5/16", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия трубопроводов и отводов в системах измерения и управления, где применяется трубка 5/16″ (0,3125″). Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое уплотнение без дополнительных прокладок: при затягивании гайки переднее и заднее кольца садятся на трубку и образуют уплотнение и фиксатор. Применяется в аналитических линиях, системах подачи газа и сжатых сред, гидравлике и вакууме, где требуются стойкость к коррозии и высокие давления.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), обеспечивающей коррозионную стойкость в агрессивных средах. Двухкольцевая (double ferrule) система Swagelok исключает протечки и самофиксирует трубку. Уплотнений резьбы в изделии нет (Тип уплотнения резьбы: -), что уменьшает риск попадания уплотняющих составов в линию. Рабочие среды: технические и аналитические газы, инертные и агрессивные теплоносители и жидкости. При корректном выборе толщины стенки трубки такие обжимные фитинги обеспечивают рабочие давления порядка нескольких тысяч psi (практически до ~6000 psi / ≈414 bar в типовых конфигурациях) и эксплуатационные температуры примерно от −54 °C до +232 °C в зависимости от компонентов системы.

Экспертные рекомендации по применению

Подбирайте фитинг под фактическую толщину стенки трубки 5/16″ и материал (совместимость с AISI 316). Перед монтажом трубку следует резать перпендикулярно, удалить фаску и заусенцы и полностью вставить до упора. Для первого монтажа затяните гайку от руки до упора, затем дополнительно 1–1,25 оборота; при повторной сборке достаточно 1/4–1/2 оборота. Избегайте перетяжки, вибраций и циклических изгибов в месте обжима. Не используйте фитинг как подвижное соединение; при частых разборках проверяйте состояние обжимных колец и при необходимости заменяйте для сохранения герметичности.
