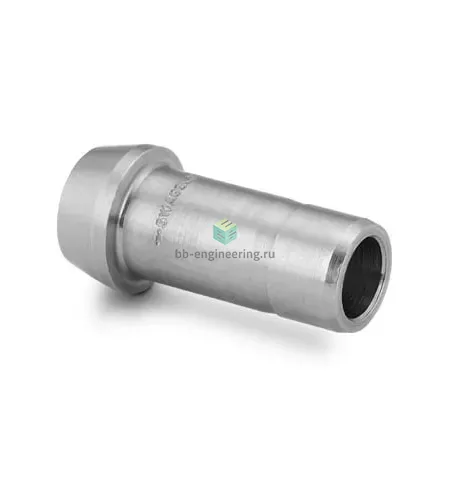

SS-501-PC Swagelok - Соединитель прямой втулочный обжимной 5/16", нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель SS-501-PC Swagelok предназначен для неподвижных и измерительных трубопроводов с наружным диаметром трубки 5/16″ (7,94 мм). Решает задачи герметичного соединения металлических трубок в системах анализа, гидравлики, газоснабжения и приборных линий. Работает по принципу двухфурцевого обжима: при затяжке гайки две обжимные втулки перемещаются и формируют герметичное металло-металлическое уплотнение на трубке, уплотнение резьбы отсутствует, герметичность достигается за счёт деформации трубки и прижимных колец.

Ключевые особенности конструкции

Корпус и детали выполнены из нержавеющей стали (обобщённо — сталь нержавеющая, корпус AISI 316), конструкция — обжим трубки с помощью двух обжимных колец и гайки. Отсутствие уплотнения резьбы снижает риск протечек при вибрации. Подходит для агрессивных сред благодаря коррозионной стойкости AISI 316; эксплуатационные диапазоны зависят от используемой трубки: типично рабочие давления — до нескольких тысяч psi (в отдельных применениях — до ≈10 000 psi / ≈690 bar при соответствующей толщине стенки), температурный диапазон металло-металлического соединения — от криогенных значений (≈-196 °C) до порядка +400…+425 °C в зависимости от материала трубки и уплотнительных элементов.

Экспертные рекомендации по применению

Подбирайте SS-501-PC по наружному диаметру 5/16″ и по стенке трубки — давление и надежность зависят от её толщины. Перед монтажом ровно отрежьте и удалите заусенцы, соблюдайте последовательность: надеть гайку и обжимные кольца, посадить трубку до упора, затянуть по рекомендациям производителя (сначала затянуть вручную, затем ключом по контролируемому шагу). Избегайте перекоса, чрезмерной затяжки и многократного повторного обжима одной и той же зоны трубы. Для вибронагруженных трасс используйте опоры и компенсаторы; для агрессивных сред подтверждайте химическую совместимость AISI 316 и трубопровода. Обязательно проводить гидростатическое/герметичностное испытание после установки.
