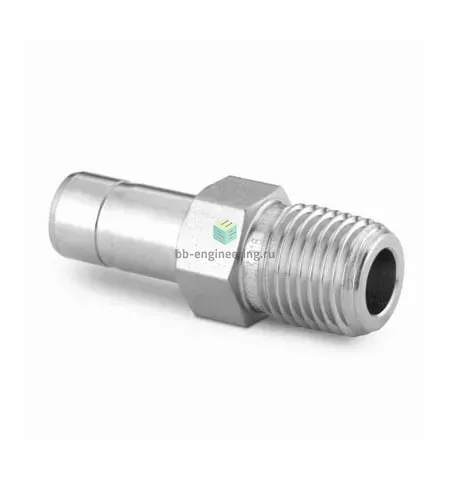

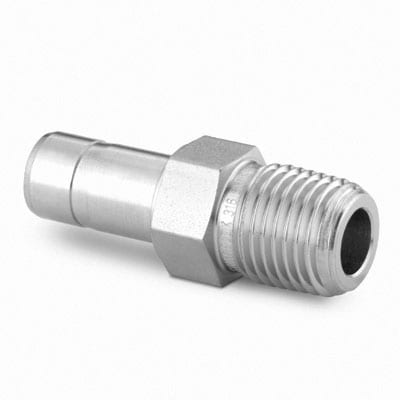

SS-6-MTA-1-2 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Прямой втулочный переходник Swagelok SS-6-MTA-1-2 предназначен для присоединения трубок Ø6 мм к резьбовому патрубку NPT1/8 в технологических и контрольно-измерительных системах. Решает задачи герметичного перехода между метрической трубной магистралью и конической резьбой при работе с газами и жидкостями. Принцип работы — металлокомпрессионное уплотнение трубки двумя обжимными кольцами и гайкой при механическом обжатии; резьбовое соединение уплотняется ФУМ-лентой для предотвращения протечек на резьбе NPT.

Ключевые особенности конструкции

Корпус и компоненты выполнены из нержавеющей стали AISI 316, обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухколечный обжим (double ferrule) для надежной центровки и повторяемого уплотнения трубок Ø6 мм. Резьба NPT1/8 уплотняется ФУМ-лентой; соединение рассчитано на эксплуатацию в широком диапазоне сред: технические и инертные газы, нефть, вода, гидравлические жидкости. Типичные рабочие параметры при корректном подборе трубки и толщины стенки: давление до ~400 бар (≈6000 psi) в зависимости от трубки и условий системы; температурный диапазон эксплуатации ориентировочно от −60 °C до +200 °C в стандартной комплектации.

Экспертные рекомендации по применению

Перед установкой убедитесь в соответствии толщины стенки трубки требованиям давления. Наносите ФУМ-ленту на резьбу NPT для предотвращения течи; не допускать попадания ленты внутрь потока. Сборка: установить трубку во втулку, затянуть гайку обжима вручную и завершить обжим ключом по рекомендации производителя (обычно 1–1,25 оборота после ручного затяжения для повторяемого уплотнения). Избегайте перекрута и перекоса трубки при монтаже. Для агрессивных сред и высоких температур рассматривайте исполнение с подтверждённой совместимостью уплотнений и стенок трубки; регулярно проверяйте и повторно затягивайте в рамках регламентных осмотров.
