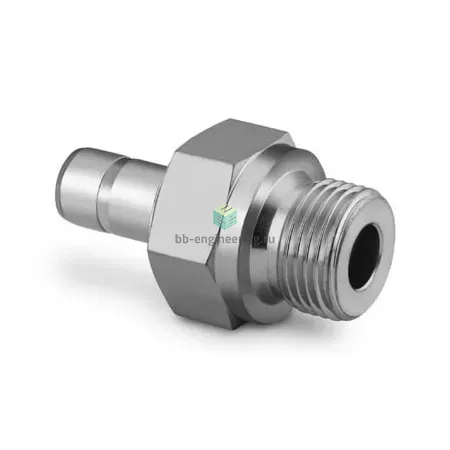

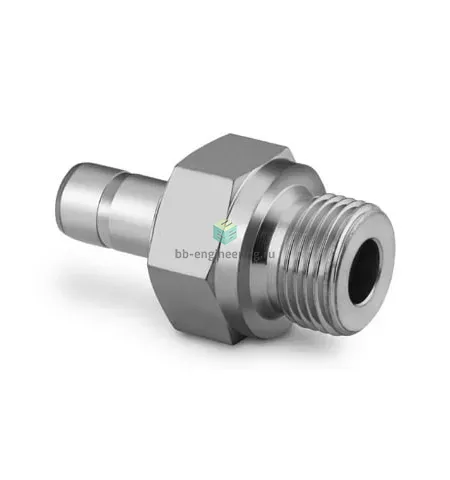

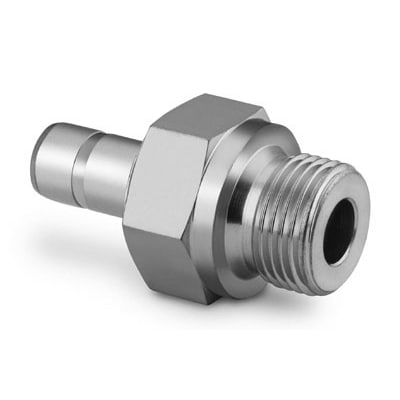

SS-6-MTA-1-2RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/8-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный G1/8–6 мм предназначен для надежного присоединения 6 мм трубки к резьбовому порту G1/8 в системах технологической и аналитической трубопроводной арматуры. Работает по принципу обжима: при затяжке гайки две обжимные втулки (фирменная конструкция Swagelok) фиксируют трубку, образуя механическое уплотнение, а резинометаллическое кольцо USIT по DIN 3852‑2 форма A обеспечивает герметизацию резьбы порта. Применяется в системах подачи газа и жидкости, в контрольно‑измерительной и лабораторной технике.

Ключевые особенности конструкции

Корпус и втулки изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Уплотнение резьбы — кольцо USIT (резинометаллическое) по DIN 3852‑2 форма A, обеспечивает уплотнение без дополнительных лент/паст. Конструкция: две обжимные кольца и гайка Swagelok для повторяемой герметизации трубки Ø 6 мм. Типичные эксплуатационные ориентиры: рабочее давление зависит от материала и толщины стенки трубки (ориентировочно до нескольких сотен бар при использовании нержавеющей трубки соответствующей стенки), температура эксплуатации определяется материалом уплотнения (ориентировочно от −40 до +150 °C); точные пределы — по таблицам Swagelok для конкретной трубки и кольца.

Экспертные рекомендации по применению

Монтаж: отрезать трубку ровно, удалить фаску, вставить до упора; сначала завернуть гайку вручную, затем доворот ключом — стандартно 1¼ оборота от момента её затяжки вручную для двухкольцевых обжимных фитингов Swagelok. Не перетягивать — это ведёт к деформации втулок и потере герметичности. Не рекомендуется многократно использовать обжимные втулки после демонтажа. При подборе уточнять рабочее давление и допустимую температуру по материалу трубки и спецификации кольца USIT; для агрессивных сред контролировать совместимость AISI 316 и эластомера уплотнения.
