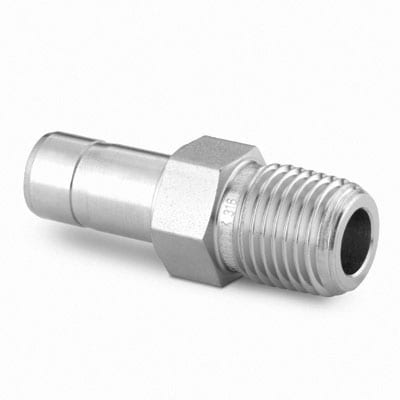

SS-6-MTA-1-2RT Swagelok - Переходник прямой с нар. резьбой обжимной R1/8-6 мм, нерж.

Назначение и принцип работы

Прямой втулочный переходник с наружной конусной резьбой R1/8 и соединением под трубку Ø6 мм предназначен для подсоединения 6‑мм трубопроводов к резьбовым портам (R1/8) в технологических контурах низких и средних объемов: линии контроля давления, пробоотборы, приводы, пневмо- и гидросистемы. Соединение работает по принципу двухкольцевого обжима Swagelok: трубка заводится до упора во втулку, гайка при довороте деформирует две обжимные кольца, обеспечивая металлометаллическое уплотнение трубки; резьевой стык герметизируется ФУМ‑лентой при монтажной сборке.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для воды, масел, инертных и большинства технологических газов. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой; рабочее присоединение: канал 1 — R1/8 (наружная коническая резьба ISO 7‑1), канал 2 — 6 мм (втулка). Для герметизации резьбы рекомендуется ФУМ‑лента. В типичных условиях обжимное соединение Swagelok для трубки Ø6 мм выдерживает рабочие давления до сотен бар (в ряде исполнений — до ≈690 bar при корректно подобранной трубке и стенке). Рабочая температура в системе ограничена термостойкостью ФУМ (практически до ≈230–250 °C); металлоконструкция сохраняет прочность при более широком диапазоне.

Экспертные рекомендации по применению

Перед монтажом обеспечьте торец трубки прямым и без заусенцев, вставьте до упора во втулку. Затягивание: наберите гайку вручную, затем доворот ключом примерно на 1¼ оборота (стандартная рекомендация Swagelok для двух обжимных колец) — контролируйте усилие, чтобы не перераздавить кольца и не деформировать трубку. Наносите ФУМ‑ленту по направлению навивки резьбы (3–5 слоев), не допуская попадания ленты внутрь канала. При подборе учитывайте стенку трубки и рабочее давление; для агрессивных сред или высоких температур рассматривайте альтернативные уплотнения и проверяйте пригодность AISI 316 в конкретной среде. После монтажа выполнить пробное давление и контроль на утечки (гелевым/электронным методом).
