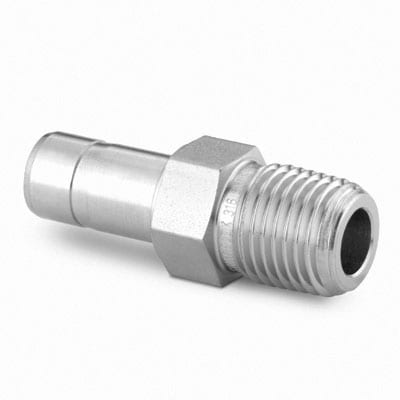

SS-6-MTA-1-4 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный со сквозным соединением NPT1/4 — 6 мм предназначен для перехода от резьбового трубопровода с конической наружной резьбой NPT 1/4" к тонкостенной трубке Ø 6 мм в системах технологической арматуры, анализа, вакуума и пневматики. Работает по принципу двухконтурного обжимного соединения: гайка прижимает две обжимные втулки (фронтальную и заднюю), которые формируют металлическое уплотнение на трубке, а резьбовое соединение NPT герметизируется ФУМ-лентой для уплотнения конической резьбы.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, общая категория — нержавеющая сталь; конструкция — обжим трубки с помощью двух обжимных колец и гайки (two-ferrule system). Уплотнение резьбы выполняется ФУМ-лентой (PTFE), совместимой с широким спектром сред. Рекомендуемая трубка Ø 6 мм; резьба NPT1/4" (конус). Обжимные фитинги Swagelok этого типоразмера при нормальных условиях обеспечивают рабочие давления до ≈414 bar (6000 psi) при комнатной температуре; температурный диапазон эксплуатации металлоконструкции примерно −54…+204 °C, ФУМ-лента допускает более высокий термустойчивый диапазон, но при высоких температурах использовать специальные уплотнения.

Экспертные рекомендации по применению

При подборе соответствуйте материалу среды (AISI 316 устойчив к коррозии, агрессивным средам). Перед монтажом очистите торец трубки, обеспечьте перпендикулярность и отсутствие заусенцев, вставьте трубку до упора во втулку. Уплотняйте резьбу NPT только ФУМ-лентой, не закладывайте избыток; заворачивайте по направлению резьбы. Затяжку выполняйте по рекомендациям производителя (контрольный момент и заметный проскок при обжиме), избегайте повторного многократного изменения положения обжимных втулок — при сомнении заменяйте втулки. Обеспечьте опору трубопровода, чтобы исключить циклические нагрузки и вибрацию.
