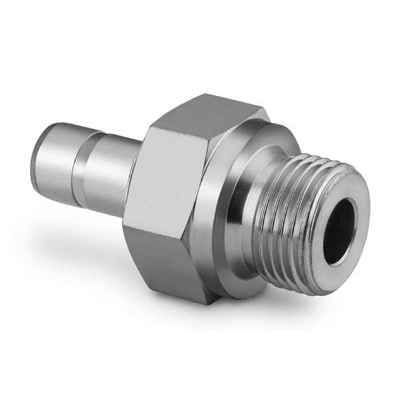

SS-6-MTA-1-4RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/4-6 мм, нерж.

Назначение и принцип работы

Переходник прямой со сварным/втулочным присоединением G1/4 — 6 мм предназначен для перехода с метрической резьбы G1/4 (внешняя резьба) на трубку Ø6 мм в системах технологической арматуры, приборных линиях и измерительных контурах. Работает по принципу герметичного сжатия трубки двумя обжимными кольцами (двухсекционная втулка) и гайкой: при затяжке гайки втулки образуют плотный упор на трубку, а резьбовой разъём герметизируется резинометаллическим кольцом USIT по DIN 3852‑2 форма A.

Ключевые особенности конструкции

Корпус и комплектующие — нержавеющая сталь AISI 316, повышенная коррозионная стойкость для агрессивных сред. Соединение: G1/4 (канал 1) — втулка для трубки 6 мм (канал 2). Уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852‑2 A). Конструкция — двухобжимная система Swagelok с гайкой и двумя обжимными кольцами, обеспечивает повторную сборку и высокую стойкость к вибрациям. Типичные рабочие параметры при использовании трубки Ø6 мм: допустимое рабочее давление до ≈413 бар (6000 psi) при корректной подготовке трубки; температурный диапазон корпуса шире (-196…+400 °C), но рабочая температура ограничена материалом уплотнения (типично -40…+120 °C для резинометаллических USIT‑колец). Применяемо для инертных газов, жидкостей и гидравлических сред; следует избегать агрессивных окислителей при высоких температурах.

Экспертные рекомендации по применению

Подбирать комплект с учётом толщины и материала трубки; Ø6 мм должен соответствовать заводскому допуску. Перед монтажом — ровный торец, отсутствие заусенцев и масло/грязь в зоне уплотнения. Затягивать по инструкции производителя: сначала от руки, затем 1–1,25 оборота гайки (контролировать момент для повторных сборок). Избегать перетяжки (деформация втулок) и чрезмерных циклов сборки при агрессивных средах. Для температур выше 120 °C или агрессивных сред заменять USIT‑кольцо на совместимое уплотнение и согласовывать пределы давления с характеристиками трубки.
