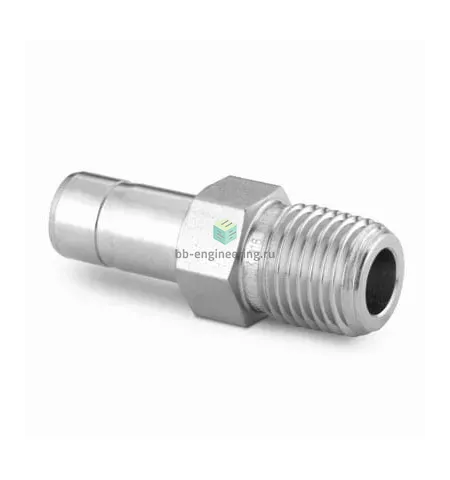

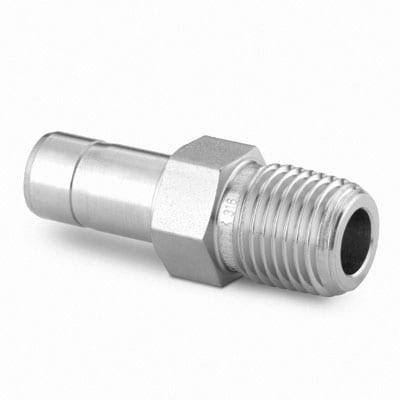

SS-6-MTA-1-4RT Swagelok - Переходник прямой с нар. резьбой обжимной R1/4-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1/4–6 мм предназначен для герметичного присоединения трубки Ø6 мм к резьбовому штуцеру R1/4 в контуре инструментальной арматуры и технологических линий. Работает по принципу обжимного соединения: гайка с двумя обжимными кольцами (передняя и задняя втулки) при затягивании формирует металлометаллическое уплотнение на трубке, а резьбовое соединение уплотняется ФУМ-лентой на наружной резьбе R1/4.

Ключевые особенности конструкции

Корпус и детали — нержавеющая сталь AISI 316; конструкция — двухколечный обжим с гайкой и втулкой; уплотнение резьбы — ФУМ-лента. Применим в средах: сжатый воздух, технологические и аналитические газы, масла и большинство коррозионно-агрессивных жидкостей, совместимых с 316 SS. Для трубки Ø6 мм обеспечивает высокую прочность и виброустойчивость; типичные эксплуатационные диапазоны зависят от толщины стенки трубки и режима: ориентировочно давления до сотен бар (в отдельных условиях — до нескольких сотен бар), температура эксплуатации ограничена термостойкостью ФУМ и металла (приблизительно −60…+260 °C по уплотнениям, металл — более высокие значения).

Экспертные рекомендации по применению

Перед монтажом обрежьте трубку перпендикулярно, удалите заусенцы и окончательно введите до упора в корпус. Используйте ФУМ только на наружной резьбе R1/4, не наносите на зоны обжима. Затягивайте согласно рекомендациям производителя: сначала вручную, затем дополнительное число оборотов ключом (типично порядка 1–1,25 оборота для размеров около Ø6 мм — уточняйте в паспорте). Избегайте перетяжки, контролируйте утечки при пробном давлении, фиксируйте линию при вибрации и обеспечьте совместимость материалов (электрохимическая коррозия). При циклических режимах выполняйте повторную проверку затяжки и герметичности.
