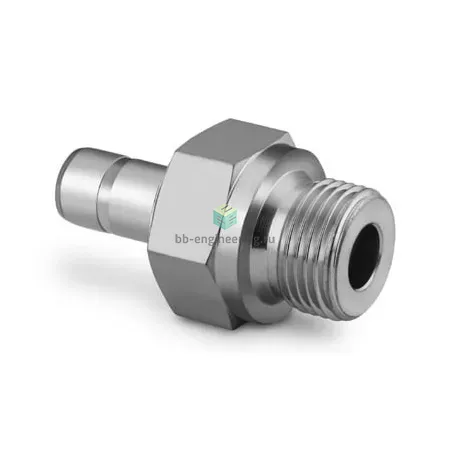

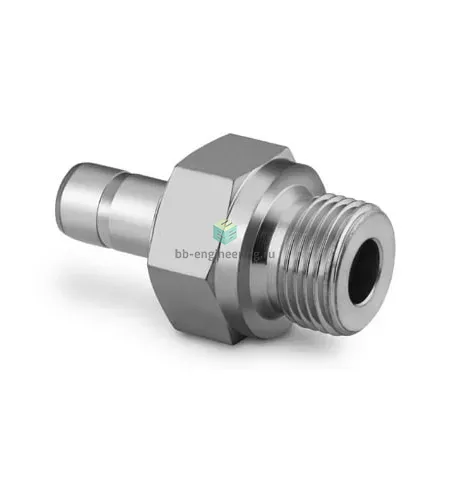

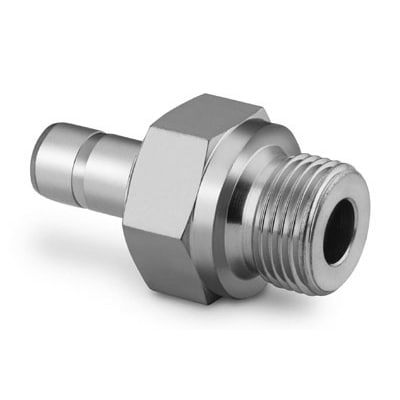

SS-6-MTA-1-6RS Swagelok - Переходник прямой с нар. резьбой обжимной G3/8-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный SS-6-MTA-1-6RS от Swagelok предназначен для герметичного соединения трубки Ø6 мм с резьбовым портом G3/8. Применяется в технологических контурах измерения и подачи газов и жидкостей в системе КИПиА, вакуумных и гидравлических магистралях. Работает по принципу обжима трубки двумя обжимными кольцами (двухфасонная конструкция) и гайкой; уплотнение резьбы обеспечивает резинометаллическое кольцо USIT по DIN 3852‑2 форма A, что исключает необходимость нанесения пасты и снижает вероятность протечек при вибрации и терморасширении.

Ключевые особенности конструкции

Корпус и все текучие элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — двухобжимная (two‑ferrule) с гайкой Swagelok, обеспечивает повторяемое и разъёмное соединение трубки Ø6 мм. Подключения: канал 1 — G3/8 (наружная резьба), канал 2 — 6 мм (втулка). Резинометаллическое уплотнение USIT по DIN 3852‑2 форма A обеспечивает герметичность резьбы при рабочих давлениях до сотен бар (в зависимости от конфигурации системы; для малых диаметров у типичных сборок Swagelok допускаются давления порядка 400 bar), рабочие температуры зависят от материала уплотнения (типично от −65 °C до +204 °C при эластомерах класса Viton/FKM; для NBR верхний предел ~+120 °C).

Экспертные рекомендации по применению

Перед монтажом обеспечьте чистую, перпендикулярно обрезанную и заправленную трубку Ø6 мм; удалите заусенцы. Завинчивайте гайку сначала до "finger‑tight", затем докрутите как рекомендует производитель для Ø6 мм (≈1¼ оборота) — это обеспечит правильный обжим двух колец. Резьбовое уплотнение с USIT не требует уплотнительных паст, но следите за состоянием кольца при ремонте и заменяйте при видимых повреждениях. Избегайте повторного многократного перетягивания — это снижает срок службы обжимных колец. Не смешивайте детали из несовместимых материалов и проверяйте соответствие давлению и температуре по документации Swagelok при критических режимах.
