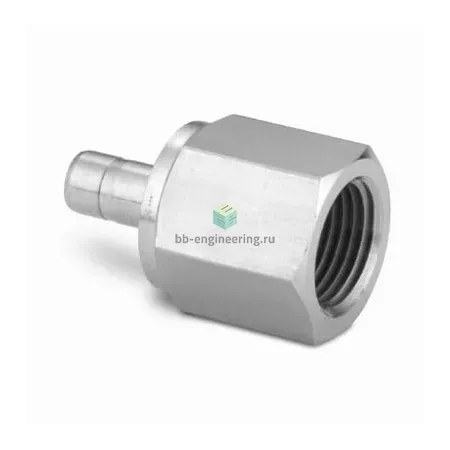

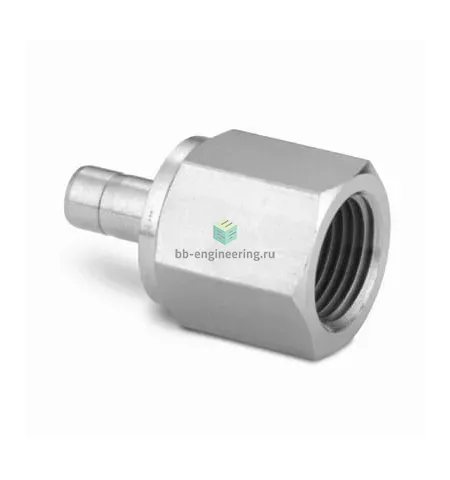

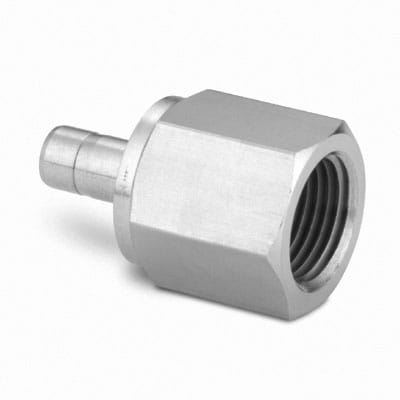

SS-6-MTA-7-2 Swagelok - Переходник прямой с внутр. резьбой обжимной NPT1/8-6 мм, нерж.

Назначение и принцип работы

Прямой втулочный переходник Swagelok с внутренней NPT1/8 резьбой и посадкой под трубку 6 мм предназначен для быстрого и герметичного присоединения тонкостенных металлических трубопроводов в системах КИПиА, лабораторных и технологических линиях подачи газов и жидкостей. Принцип работы основан на обжимном соединении с двумя обжимными кольцами и гайкой: при затягивании гайки переднее и заднее кольца последовательно запрессовывают трубку в втулке, образуя механическое и герметичное уплотнение; резьба NPT уплотняется ФУМ-лентой.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость и совместимость с агрессивными средами. Тип уплотнения резьбы — ФУМ-лента; конструкция — двух обжимных колец и гайки, втулочное исполнение под трубку 6 мм. Типовые рабочие параметры при корректном подборе трубки и монтаже: давление до 413 бар (6000 psi) в зависимости от толщины стенки трубки, температурный диапазон примерно от −54 °C до +204 °C (с учётом ФУМ/паронита — кратковременно до ≈+260 °C). Применим в средах: технологические газы, инертные и неплотные жидкости, аналитические и вакуумные линии при умеренном вакууме.

Экспертные рекомендации по применению

Подбирайте трубку 6 мм с рекомендованной толщиной стенки производителя; перед сборкой удалите заусенцы, обеспечьте правильную посадку втулки. Наносите ФУМ-ленту по направлению резьбы, избегая попадания ленты внутрь прохода. Затягивайте гайку согласно инструкции Swagelok (контролируемый момент/угол) и выполняйте проверку на герметичность (метод пузырьковой смеси или масс-спектрометрический тест). Не допускайте перетяжки — это может повредить втулку и уплотнение; при демонтаже и повторном монтаже рекомендуется замена обжимных колец.
