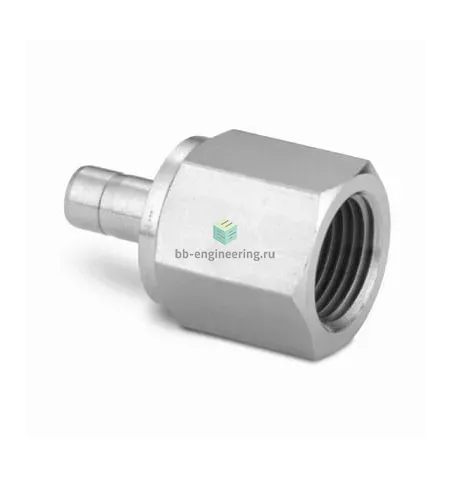

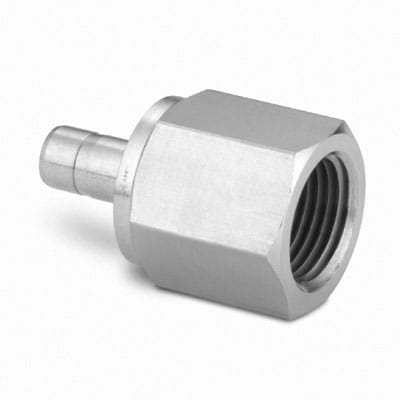

SS-6-MTA-7-2RP Swagelok - Переходник прямой с внутр. резьбой обжимной G1/8-6 мм, нерж.

Назначение и принцип работы

Обжимной переходник с внутренней резьбой по G1/8 и втулкой под трубку Ø6 мм предназначен для герметичного перехода между резьбовыми портами и трубопроводами из нержавеющей стали в технологических и измерительных линиях. Конструктивно это прямой втулочный переходник с уплотнением резьбы по DIN 3852 (форма A/B) и обжимной системой с двумя обжимными кольцами и гайкой: при затягивании гайки передняя и задняя втулки формируют уплотнение вокруг трубы и механическую фиксацию, обеспечивая высокую герметичность и устойчивость к вибрации. Применим в системах с коррозионно-стойкими средами, средним и высоким давлением, для питающих, срывных и измерительных ответвлений.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, обжимные втулки — аналогично нержавеющие; соединение — G1/8 (кана́л 1) к трубке Ø6 мм (кана́л 2). Уплотнение резьбы — прокладка по DIN 3852 форма A/B; при необходимости используются резиновые или PTFE-прокладки в зависимости от рабочей среды. Двухколечная обжимная система обеспечивает металлическое уплотнение и механическую фиксацию трубки без пайки. Диапазон рабочих давлений зависит от толщины стенки трубки и условия монтажа; для типичных 6 мм нерж. трубок рабочее давление может достигать нескольких сотен бар при правильном подборе стенки. Температурные ограничения: при металлическом уплотнении — до ≈+400 °C и ниже криогенных значений (вплоть до −196 °C); с эластомерными уплотнениями ограничение обычно −60…+150 °C.

Экспертные рекомендации по применению

Подбирайте переходник с учётом наружного диаметра и толщины стенки трубки, состояния поверхности и требования по давлению. Перед сборкой трубку обрезать перпендикулярно, снять фаску и задирки, убедиться в полной посадке втулки на трубку; затягивание — сначала от руки до соприкосновения, затем ключом дополнительно ≈1–1,25 оборота (следовать инструкции производителя и контролировать момент). Не используйте повторно деформированные обжимные кольца; при демонтаже рекомендуется менять втулки и прокладку DIN 3852. Избегайте применения в агрессивных средах без проверки совместимости прокладки; при пульсационных нагрузках проверьте монтаж на виброустойчивость и применяйте защитные средства (кронштейны, фиксирование трубопровода).
