SS-6-MTA-7-4 Swagelok - Переходник прямой с внутр. резьбой обжимной NPT1/4-6 мм, нерж.

Назначение и принцип работы

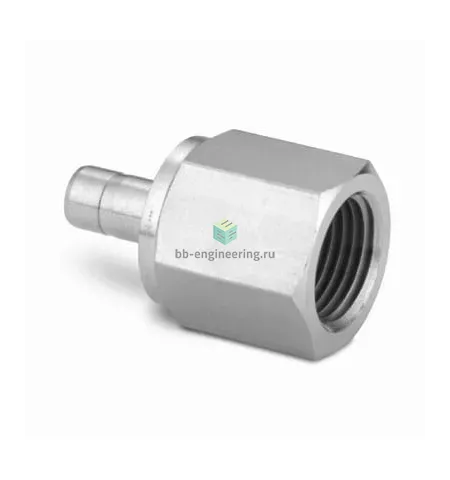

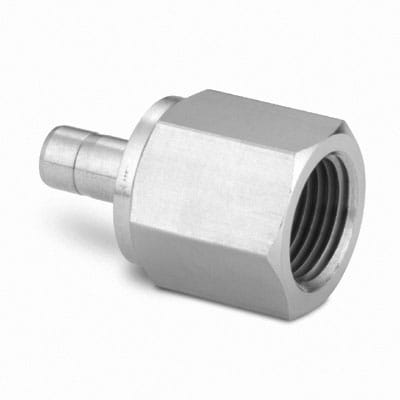

Переходник прямой Swagelok с внутренней резьбой NPT1/4 и обжимаемой втулкой 6 мм предназначен для соединения резьбовых портов трубопроводов и измерительной трубки Ø6 мм в системах технологической и приборной автоматики. Конструкция решает задачу герметичного ввода трубки в резьбовой порт: уплотнение резьбы выполняется ФУМ-лентой, а герметизация трубки — методом двухфуторного обжима (две обжимные кольца + гайка), обеспечивая металлическое уплотнение без эластомерных вкладышей и работая по принципу противодавления и пластической деформации втулок.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Подключение: канал 1 — резьба NPT1/4, канал 2 — втулка под трубку 6 мм. Уплотнение резьбы — ФУМ-лента; уплотнение трубки — двухфуторная система Swagelok. Изделие применимо для нейтральных и коррозийных жидкостей и газов, вакуума и гидравлики; типичные рабочие диапазоны зависят от стенки трубки и режима, обычно — от вакуума до сотен бар при температурах от примерно −60 °C до +400 °C при соблюдении рекомендаций по материалам и средам.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и энурирование торца трубки, снять фаску и убрать заусенцы; вставить трубку максимально до упора во втулку. Нанести ФУМ-ленту на наружную NPT-резьбу по направлению намотки. Затягивать гайку обжима согласно рекомендациям производителя (после предварительного ручного — дополнительно ~1–1,5 оборота или по таблице Swagelok для Ø6 мм), избегая перетяжки. Проверять герметичность методом опрессовки/спрей-теста; для агрессивных или критичных сред применять сертификаты и контролировать совместимость материалов.
