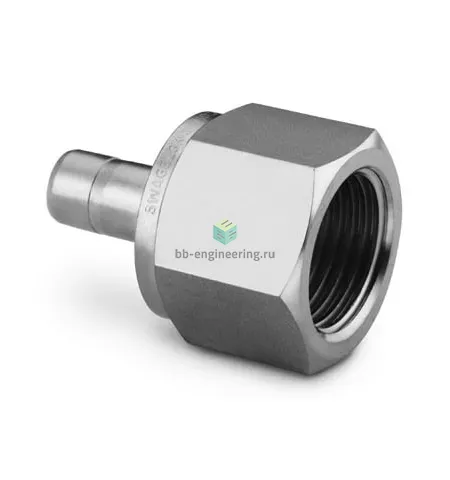

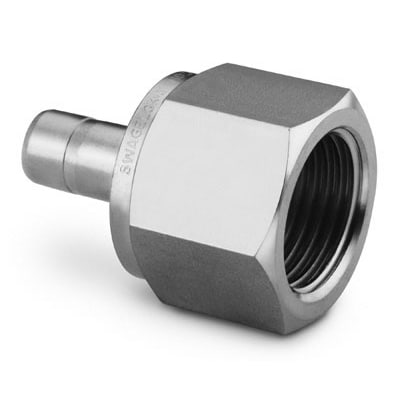

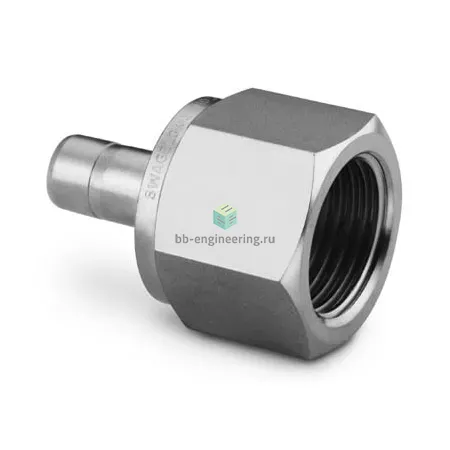

SS-6-MTA-7-4RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/4-6 мм, нерж.

Назначение и принцип работы

Прямой переходник с внутренней резьбой под манометр G1/4 и обжимной присоединительной втулкой под трубку Ø6 мм предназначен для присоединения приборов давления к трубопроводам и измерительным линиям. Работает по принципу двухободкового (two-ferrule) обжима: при затяжке гайки обжимные кольца фиксируют трубку в корпусе, обеспечивая механическое уплотнение и центровку, а торцевая прокладка, размещённая по внутренней проточке резьбы, гарантирует герметичность соединения манометра. Конструкция оптимизирована для систем технологического и аналитического оборудования, систем отбора проб и газовых линий.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, подходящей для агрессивных сред и коррозионных условий; материал указан в характеристиках. Фитинг использует двухкольцевой обжим Swagelok и уплотнение резьбы через прокладку по внутренней проточке, совместимую с типичными манометрическими уплотнителями. Подключения: канал 1 — G1/4 (внутр. резьба под манометр), канал 2 — втулка под трубку Ø6 мм. В типичных конфигурациях при корректном подборе трубки и толщины стенки допускаемое рабочее давление в установках достигает порядка ≈420 бар (≈6 000 psi); температурный диапазон базового материала — ориентировочно от −196 °C до +400 °C, фактический предел определяется выбором прокладки и рабочей среды.

Экспертные рекомендации по применению

Перед монтажом используйте трубку Ø6 мм с рекомендованной стенкой и выполните чистый поперечный рез с снятием фаски и обезжириванием. Затяжка: сначала затянуть рукой, затем — согласно инструкции производителя (обычно ≈1¼ оборота гайки после утапливания), избегая перетяжки. Применяйте уплотнительную прокладку, совместимую с рабочей средой (металл/эластомер по внутренней проточке). Не используйте для крутящего закрепления трубки инструменты, передавливание ослабляет обжим; при вибрации и циклических нагрузках обеспечьте опору трубопровода. При повторном монтаже осматривайте состояние обжимных колец и при повреждениях заменяйте их. После установки выполните испытание на утечку (пенные или масс-спектрометрические методы) и контролируйте момент, температуру и коррозионную совместимость.
