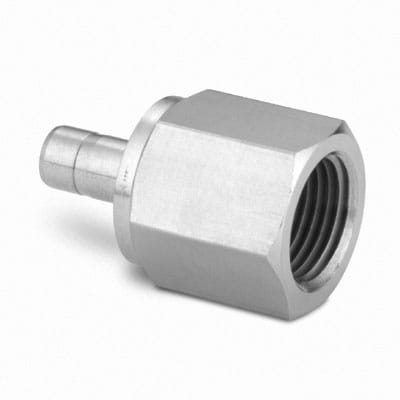

SS-6-MTA-7-4RJ Swagelok - Переходник прямой с внутр. резьбой обжимной под манометр G1/4-6 мм, нерж.

Назначение и принцип работы

Переходник с внутренней резьбой под манометр и обжимной патрубок предназначен для точечного подключения манометрических приборов к трубопроводам с трубкой Ø6 мм (тип втулки) через резьбу G1/4. Работает по принципу механического обжатия: две обжимные оправы (фронтальная и задняя) и гайка формируют герметичное уплотнение вокруг трубки, а уплотнение резьбы достигается прокладкой по внутренней проточке в корпусе, исключающей утечки на резьбовом соединении. Применяется в технологических системах управления давлением, гидравлике, лабораторных и газовых линиях.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость и совместимость с агрессивными средами. Конструкция — двухоправочный обжим с гайкой; подключение: канал 1 — G1/4 (внутренняя резьба под манометр), канал 2 — втулка под трубку Ø6 мм. Уплотнение резьбы — прокладка, сядет в внутренней проточке корпуса. Для подобных обжимных соединений типичные рабочие параметры составляют давления до нескольких сотен бар (в практических применениях — до ~400 бар в зависимости от трубки и стенки) и температурные диапазоны, определяемые материалом прокладки (рекомендуется подбирать прокладку по среде; металл/паронит/соответствующий уплотнитель).

Экспертные рекомендации по применению

Подбирайте трубку Ø6 мм с рекомендованной стенкой и из нержавеющей стали; удаляйте фаски и заусенцы, соблюдайте глубину посадки втулки. Затягивайте гайку в соответствии с инструкцией Swagelok (обычно ~1–1,25 оборота после посаживания), но ориентируйтесь на момент/оборот, указанный для конкретного размера. Не используйте повторно деформированные обжимные оправы; при монтаже контролируйте отсутствие перекосов и проверяйте герметичность (дыхательная проба или испытание давлением). Особое внимание — тепловая цикличность и совместимость прокладки с рабочей средой: при сомнениях выбирайте металлические уплотнения или согласуйте материал прокладки с поставщиком.
