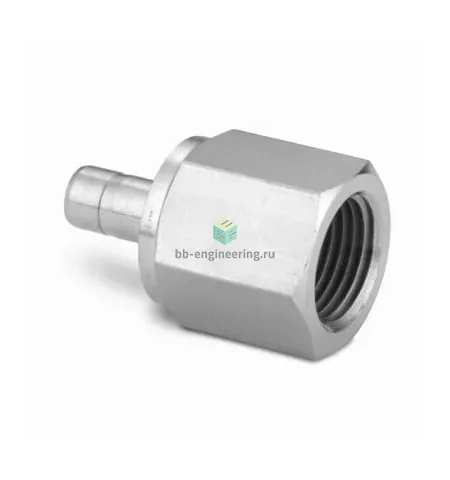

SS-6-MTA-7-4RP Swagelok - Переходник прямой с внутр. резьбой обжимной G1/4-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok SS-6-MTA-7-4RP служит для герметичного подключения трубки Ø6 мм к портам с параллельной резьбой G1/4 (BSPP) в технологических линиях газа и жидкости, в том числе в системах КИПиА, лабораторных установках и гидравлике низких и средних расходов. Работает по принципу обжимного соединения: гайка приводит в осевое движение два обжимных кольца (фронтовую и бэк-капсулу), которые пластически деформируют трубку, обеспечивая уплотнение и механическую фиксацию; уплотнение резьбы — прокладка по DIN 3852 форма A/B.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, обеспечивает устойчивость к коррозии в агрессивных средах и стерильных системах. Конструктивно — двухобжимная система с двумя кольцами и гайкой для повторного монтажа без потери характеристик; канал 1 — резьба G1/4, канал 2 — втулка под трубку 6 мм. Применим для газов, воды, масел и многих химических сред. Типичные рабочие параметры: допустимое давление — до ≈414 бар (6000 psi) в зависимости от толщины стенки трубки и условий монтажа; температурный диапазон эксплуатационный ≈ -54…+204 °C (-65…+400 °F), ограничен материалом и уплотнениями системы.

Экспертные рекомендации по применению

Подбирайте трубку Ø6,0 мм с рекомендованной заводом-изготовителем толщиной стенки; торец трубки — ровный, без задиров, с прямым срезом и кромкой, вставлять до упора втулки. Сборка: сначала затянуть вручную, затем доворот ключом по инструкции производителя (ориентирно 1–1,25 оборота после упора для повторно сборных соединений); не допускайте перетяжки — это приводит к деформации втулок и утечкам. Для резьбового уплотнения использовать прокладку DIN 3852 (форма A/B), не применять лен или пасты на уплотняемой поверхности прокладки; при комбинировании разных металлов — учитывать гальваническую коррозию. После монтажа провести пробное давление и контроль утечек; периодически проверять момент затяжки и состояние прокладки при техобслуживании.
