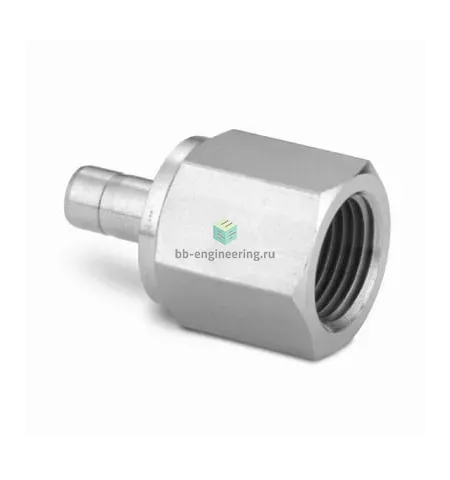

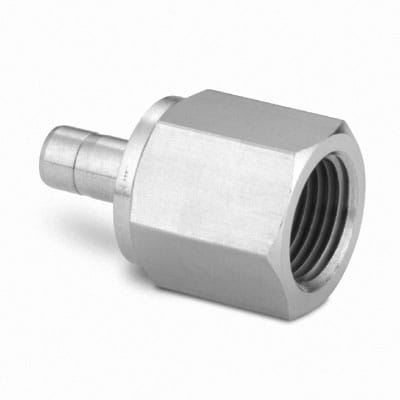

SS-6-MTA-7-4RT Swagelok - Переходник прямой с внутр. резьбой обжимной R1/4-6 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1/4–6 мм предназначен для подключения трубки Ø6 мм к внутренней резьбе R1/4 в системах измерения, технологических линиях и пневмо/гидросистемах. Соединение реализовано по принципу обжима: трубка вставляется в втулку, две обжимные втулки (back и front ferrule) фиксируются гайкой, что обеспечивает механическое удержание и герметизацию металлом по металлу. Резьба уплотняется ФУМ-лентой, что обеспечивает дополнительную герметичность при резьбовых соединениях с портами и штуцерами.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами и газами. Конструкция — двухобжимная система Swagelok с гайкой и двумя кольцами, стандартное уплотнение резьбы — ФУМ-лента. Соединение каналов: канал 1 — внутренняя резьба R1/4, канал 2 — трубка 6 мм (втулка). Рабочие диапазоны обычны для изделий Swagelok: температурно‑рабочий интервал примерно от −54 °C до +204 °C и допустимое рабочее давление (в зависимости от материала и стенки трубки) до порядка 689 бар (10000 psi) при нормальных условиях эксплуатации.

Экспертные рекомендации по применению

Перед монтажом обрежьте трубку под прямым углом и тщательно удалите заусенцы, вставьте трубку до упора во втулку. Нанесите ФУМ-ленту на R1/4 без навивок на торец резьбы; затяните гайку сначала вручную, затем ключом на рекомендуемый угол — типично «от руки + 1¼ оборота» для двухобжимных фитингов 6 мм. Проверяйте втулки при демонтаже — при деформации заменяйте. После первой сборки рекомендовано повторное подтягивание после испытательного давления. Избегайте ударных нагрузок и чрезмерного момента затяжки, подбирайте трубку по рекомендованной толщине стенки и материалу для обеспечения указанных параметров.
