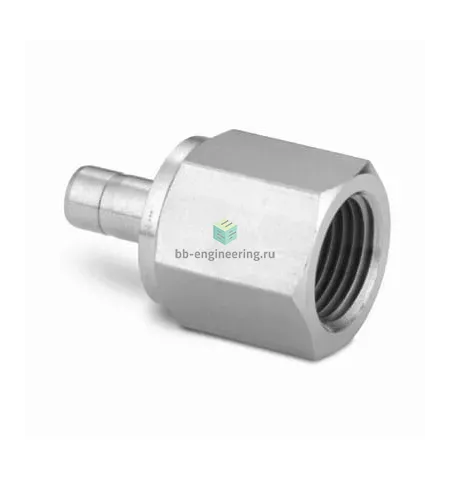

SS-6-MTA-7-6RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G3/8-6 мм, нерж.

Назначение и принцип работы

Переходник служит для надёжного присоединения манометра или измерительного прибора с метрической внутренней резьбой G3/8 к трубке Ø6 мм (втулка). Решает задачи герметичной передачи давления от технологической линии к приборам КИПиА в системах гидравлики, пневматики и газовых магистралях. Функционирует по принципу двухобжимной компрессионной посадки: трубка фиксируется двумя обжимными кольцами под гайкой, а уплотнение резьбового соединения обеспечивается прокладкой, посаженной во внутренней проточке корпуса, что минимизирует утечки при вибрации и перепадах давления.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; канал 1: G3/8, канал 2: втулка 6 мм. Тип уплотнения — плоская прокладка по внутренней проточке (bonded/flat gasket), применяемая для манометрических присоединений. В типичных условиях рабочее давление для подобных обжимных соединений достигает порядка сотен бар (вплоть до ~400 бар в зависимости от толщины стенки и материала трубки), рабочая температура — ориентировочно от −60 °C до +400 °C в зависимости от материала прокладки и рабочей среды.

Экспертные рекомендации по применению

Подбирайте переходник под трубку Ø6 мм с требуемой толщиной стенки и проверяйте совместимость прокладки с рабочей средой. Для монтажа: обрезать трубку ровно, удалить заусенцы, вставить до упора; при первоначальной сборке затянуть вручную, затем ключом согласно инструкции производителя (типичная рекомендация Swagelok — ~1¼ оборота после захода рукой для типовых размеров). Не превышать рекомендованный момент затяжки, не применять повторную деформацию обжимных колец — при демонтаже заменяйте обжимные элементы и прокладку. Обязательно выполнить опрессовку/пневмо/гелиевый тест на герметичность и предусмотреть опору трубопровода при вибрации и термоциклах.
