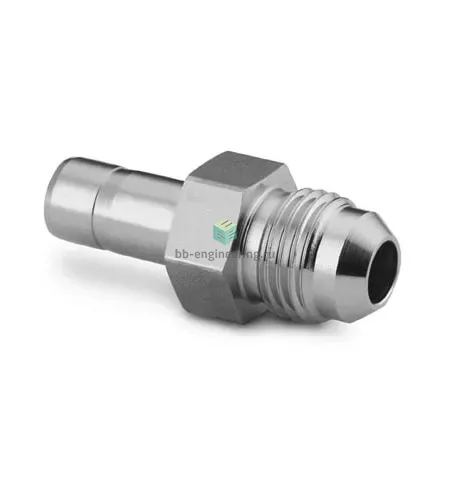

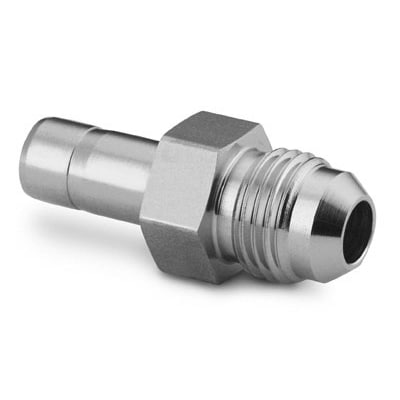

SS-6-TA-1-4AN Swagelok - Переходник прямой втулка-развальцовка 3/8"-1/4", нерж.

Назначение и принцип работы

Прямой переходник втулка‑развальцовка Swagelok SS-6-TA-1-4AN предназначен для соединения 3/8″ трубки (втулка) с 1/4″ компонентом под 37° (74°) развальцовку по стандарту SAE J514 (ISO 8434-2). Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металлометаллическое уплотнение конусом 37° при сборке без дополнительных уплотнителей, решая задачи транспортировки инертных, газовых и жидких сред в технологических и контрольных линиях. При правильном монтаже обеспечивает высокую механическую прочность и минимальные утечки при рабочих давлениях, соответствующих рекомендациям производителя для нержавеющих трубопроводов (до порядка 6 000 psi / ~414 бар в зависимости от толщины стенки и диаметра трубки).

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Угол конуса 37° (74°) совместим со стандартными SAE J514 развальцовками. Конструкция — обжим трубки двумя обжимными кольцами и гайкой — исключает уплотнители в шарнире, что расширяет температурный диапазон эксплуатации и химическую совместимость; типичные температурные пределы зависят от среды и уплотняемых материалов, ориентировочно от −46 °C до +204 °C и выше при чисто металлическом уплотнении. Применимо в системах КИПиА, гидравлике низкой и средней мощности, технологических линиях с коррозионно-стойкими требованиями.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии внешнего диаметра и толщины стенки трубки 3/8″ и 1/4″ развальцовки. Отрежьте трубку ровно, удалите фаски и заусенцы, смажьте резьбу при необходимости. Затягивайте гайку по инструкции производителя: сначала до упора вручную, затем контрольный момент (обычно порядка 1–1,25 оборота после ручной затяжки для типоразмеров Swagelok) — избегайте перетяжки. Проверяйте соединение на утечки при поэтапном повышении давления; не допускайте изгиба трубы рядом с фитингом и применения в средах, несовместимых с AISI 316. Для критичных применений используйте оригинальные комплектующие Swagelok и документируйте крутящий момент и условия испытаний.
