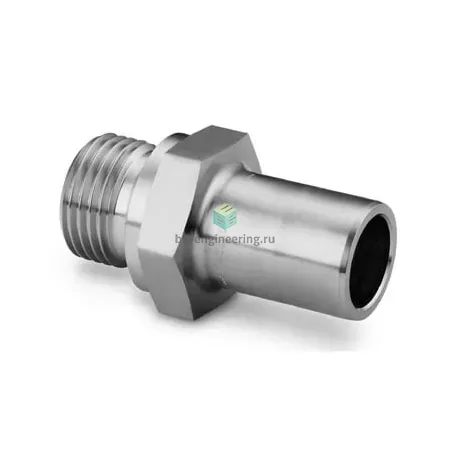

SS-6-TA-1-4RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/4-3/8", нерж.

Назначение и принцип работы

Переходник прямой обжимной с наружной резьбой предназначен для присоединения трубки Ø6 мм (типовая маркировка SS‑6) к резьбовому присоединению G1/4 и оболочке 3/8″ (втулка). Решает задачи герметичного присоединения приборной или технологической линии в системах КИПиА, газо- и жидкостоснабжения, гидравлики и вакуума. Функционирует по принципу двухобжимного зажима: трубка фиксируется двумя обжимными кольцами и гайкой, а резьба герметизируется резинометаллическим кольцом USIT по DIN 3852‑2 форма A.

Ключевые особенности конструкции

Корпус и детали выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость и химическую совместимость. Исполнение — обжим с двумя обжимными кольцами и гайкой; уплотнение резьбы — кольцо USIT (DIN 3852‑2 форма A). Подключения: канал 1 — G1/4 (наружная резьба), канал 2 — 3/8″ (втулка), подключение в целом G1/4–3/8″. Рабочие среды: нейтральные и агрессивные жидкости, инертные и технические газы; типичные рабочие давления зависят от трубки и режима, как правило в диапазоне сотен бар при правильной сборке; рабочая температура ограничена уплотнением (обычно от ≈‑60 °C до ≈+200 °C).

Экспертные рекомендации по применению

Подбирайте переходник под фактический наружный диаметр трубки (Ø6 мм) и давление системы. Перед монтажом торец трубки должен быть ровным, без заусенцев; вставляйте до упора, затем затягивайте гайку до рекомендованного углового проворота производителя, избегая перетяжки — это разрушает обжимные кольца и ухудшает герметичность. Не используйте повторно деформированные кольца; при испытаниях применяйте метод капельной или масс‑спектрометрической проверки герметичности. Для агрессивных сред уточняйте совместимость уплотнения USIT; при высоких температурах и давлении подбирайте уплотнения и материал трубки соответственно.
