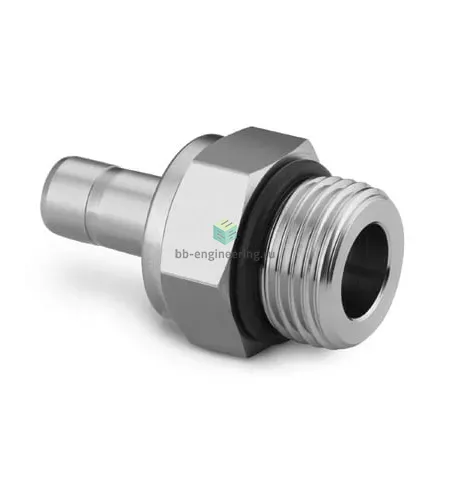

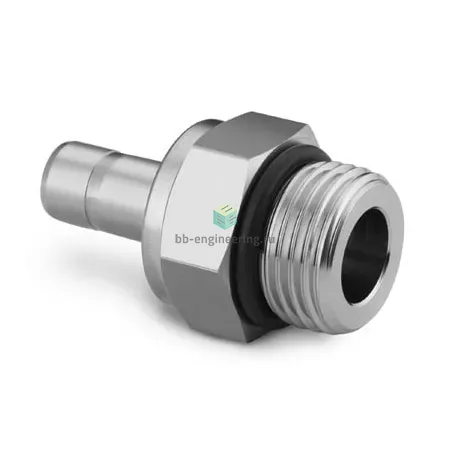

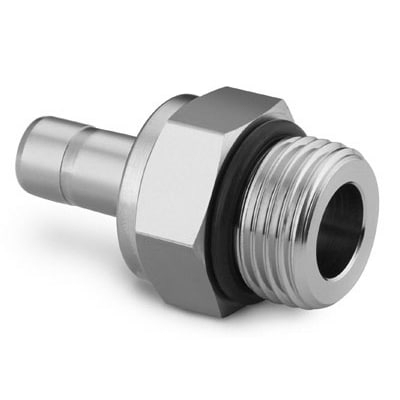

SS-6-TA-1-4ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 7/16"-20-3/8", нерж.

Назначение и принцип работы

Переходник прямой обжимной с наружной UNF резьбой и втулкой предназначен для герметичного подключения трубки Ø 3/8" (9,525 мм) к резьбовому порту UNF 7/16"-20. Работает по принципу двухобжимной (две обжимные втулки + гайка) системы Swagelok: при затяжке гайки обжимные кольца формируют металлическое уплотнение на трубке, а выступающее уплотнительное кольцо O‑ring обеспечивает уплотнение резьбового соединения. Применяется в системах технологических и измерительных линий для жидкостей и газов, где требуется стойкость к коррозии и высокая герметичность.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость в агрессивных средах. Соединение: UNF 7/16"-20 (штуцер) — 3/8" втулка (трубка). Конструкция — двухобжимная с внутренним выступающим O‑ring (эластомер в зависимости от исполнения), что комбинирует механическое металлическое уплотнение трубки и эластомерное уплотнение резьбы. Типичные рабочие режимы: высокое рабочее давление (до сотен бар при правильном подборе трубки и исполнения, см. таблицы производителя) и температурный диапазон в зависимости от материала O‑ring (например, приблизительно от −54 °C до +204 °C при использовании фторкаучука).

Экспертные рекомендации по применению

Подбирайте материал O‑ring под рабочую среду и температуру; для агрессивных сред предпочитайте фторкаучук (FKM) или PTFE-изоляцию. Перед монтажом трубку отрезать перпендикулярно, снять заусенцы, установить втулки в правильном порядке. Затягивать по инструкции производителя (после доведения гайки до упора — финальная затяжка ключом согласно таблице Swagelok) во избежание сорванной резьбы или недожатия. Не применять герметики на O‑ring-соединении; при сомнениях провести опрессовку/испытание на герметичность. Типичные ошибки: неправильная подготовка торца трубки, пропуск одной из втулок, выбор неподходящего эластомера.
