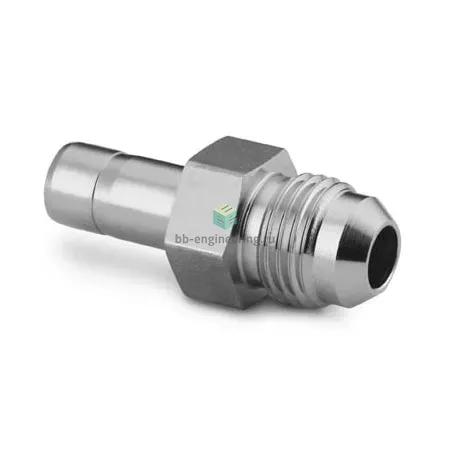

SS-6-TA-1-6AN Swagelok - Переходник прямой втулка-развальцовка 3/8"-3/8", нерж.

Назначение и принцип работы

Прямой переходник втулка‑развальцовка предназначен для перехода от обжимного соединения трубки к развальцованному присоединению в технологических и гидравлических линиях. Функционирует на принципе двухобжимного уплотнения: гайка с двумя обжимными кольцами формирует металл‑в‑металл герметичное уплотнение на конической поверхности 37° (74°) при соединении 3/8″ (втулка) → 3/8″ (под развальцовку). Соответствует стандарту SAE J514 (ISO 8434-2) и обеспечивает надежную утечко‑ и виброустойчивость в системах с агрессивными средами и инертными газами.

Ключевые особенности конструкции

Корпус и обжимные кольца изготовлены из нержавеющей стали AISI 316, материал обеспечивает коррозионную стойкость и совместимость с широким кругом сред. Тип конструкции — обжим трубки двумя кольцами и гайкой Swagelok; угол конуса 37° обеспечивает повторяемое металл‑в‑металл уплотнение. Подходит для трубок 3/8″; тип резьбового уплотнения — без дополнительного резьбового уплотнения (уплотнение достигается обжимом). Типичные рабочие режимы для аналогичных фитингов Swagelok — давления до сотен бар (примерно до ~420 бар / 6000 psi при 20 °C) и температурный диапазон примерно от −65 °C до +400 °C в зависимости от рабочей среды и уплотнений.

Экспертные рекомендации по применению

Перед монтажом используйте трубку с рекомендуемой толщиной стенки и чистую ровную торцевую поверхность: обрезать перпендикулярно и удалить заусенцы. Сборка — затянуть гайку по инструкции производителя (первичная затяжка обычно ~1¼ оборота от упора после навинчивания вручную), затем проверить на утечку; повторный демонтаж допускается, но многократная повторная сборка без замены обжимных колец снижает герметичность. Избегайте перекоса и ударных нагрузок на соединение; при агрессивных средах и высоких температурах учитывайте совместимость среды с AISI 316 и выбирайте дополнительные меры защиты или уплотнения.
